概况

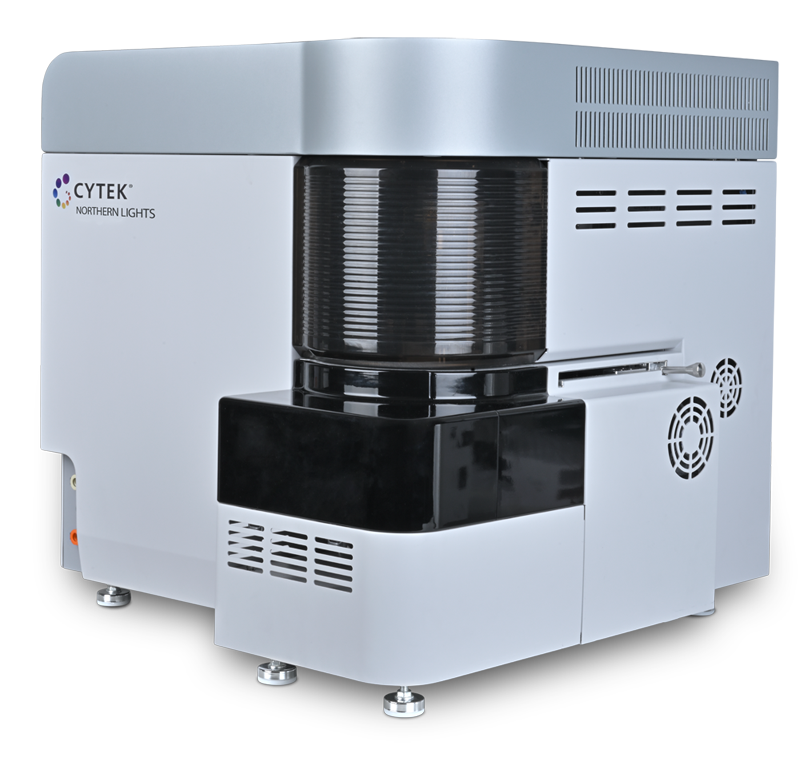

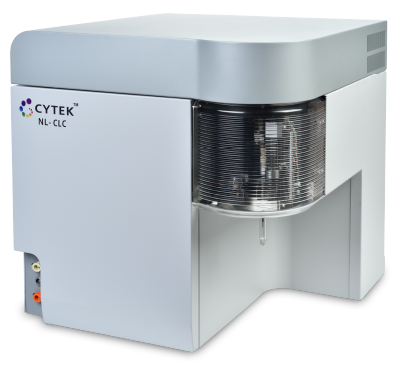

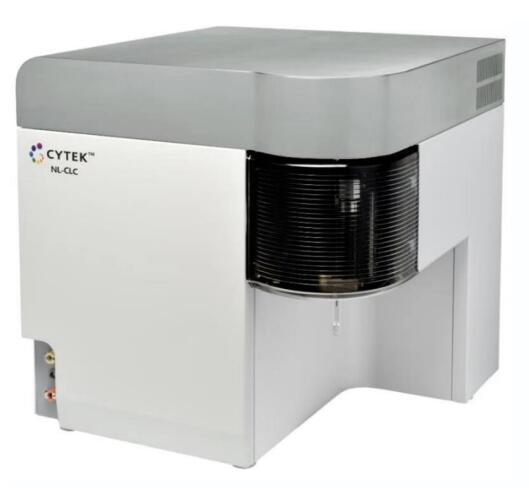

Cytek®NL-CLC作为Cytek公司 首款获得临床医疗器械注册证的全光谱流式细胞仪, 其革新性的技术为临床实验室、制药公司、科研机构等客户带来全新体验,可以满足各种流式临床及科研应用的需求。

NL-CLC融合了Cytek公司独创的全光谱检测和分析技术,其独特的光学设计和解析方法能够让使用者体会到其与众不同的灵活性,用户可以选用大量新的荧光染料组合而无需为每个应用重新设置仪器,最先进的光学系统和低噪音的电子系统带来了超强的灵敏度和分辨率。拥有专利技术的平顶光束设计,结合独特的液流系统,充分保证了高流速采集样本的出色性能。

NL-CLC能灵活配置1到3激光,满足临床用户各种类型的检测应用需求。

SpectroFlo®软件提供从QC到数据分析的直观工作流程,并大大简化各种实验运行步骤。

Cytek®NL-CLC是Cytek公司专门针对临床应用研发的高性价比流式细胞仪,覆盖常见临床检测,并带来更多应用拓展性,是一款值得关注和使用的仪器。

已获得医疗器械注册证,可用于临床检测。


超高价值

升级的配置, 从单激光到三激光,总有一种配置能合适你的需求。

1激光(488nm):14个检测通道(B14)

2激光(488+640nm,或405+488nm):22或30个检测通道(B14R8/V16B14)

3激光(405+488+640nm):38个检测通道(V16B14R8)


超凡灵敏度

使用最先进的光学和低噪音电子系统, 重新定义系统灵敏度

即使在复杂的荧光素配色实验中和高流速设置下,仍然对弱阳性表达细胞群和稀有细胞群具有 卓越的分辨率


简单,灵活,直观

一个仪器配置可用于所有检测,无需更换滤光片。

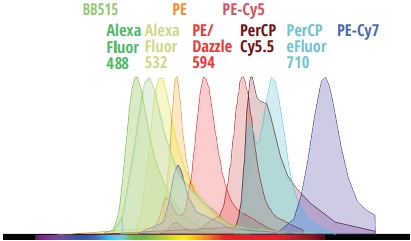

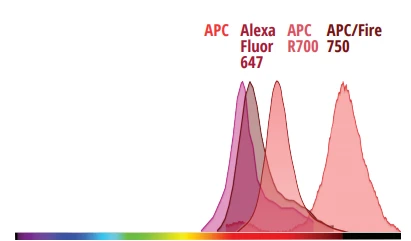

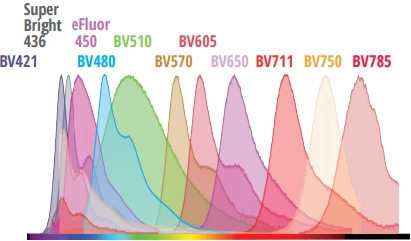

可使用任何市场上能被机载激光激发的荧光素。

直观的操作软件,简明的工作流程。


高性价比

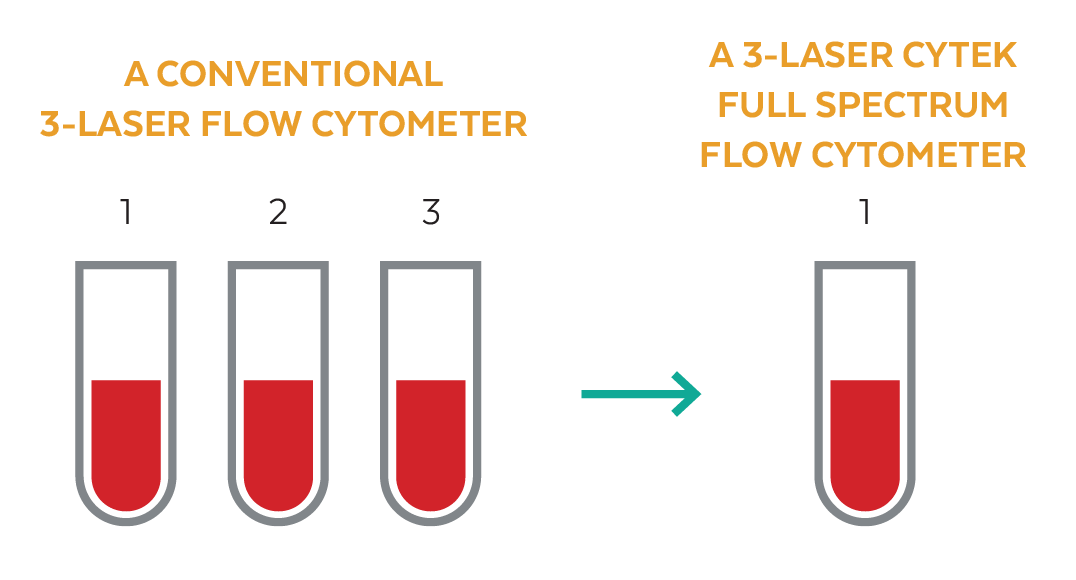

激光器数量更少但可检测的荧光数量相对却更多了。

激光器的维护成本低,荧光素选择多,同一个仪器配置可提供每个样品多达24色的检测,相当于大大 节约了实验成本,并减少了实验准备时间。

技术参数

光路

激发光路

光学平台

Northern Lights 配置有一到三个独立的激光器光学组件,在QC过程中自动调节激光之间的延迟时间。

激光器

单激光配置: 488nm:50mW
双激光配置: 488nm:50mW,640nm:80mW
三激光配置: 405nm:100mW,488nm:50mW,640nm:80mW

激光光束特性

快轴平顶光束技术以及慢轴上高度优化的窄光束技术,更能保证小颗粒的检测效率。

发射光路

光路收集

配置高数值孔径的熔融石英透镜,以获得最佳的光纤收集效率。

前向和侧向检测器

FSC:带488nm 带通滤光片的高性能半导体检测器。

SSC:带405nm和488nm的带通滤光片两个高性能半导体检测器。

注意:405nm侧向散射光只配置于3激光机器。

荧光检测器

高灵敏度16通道粗波分复用(CWDM)半导体检测器阵列,可以实现420-830nm 范围内有效的荧光染料发射光谱检测。可以检测任何由405nm , 488nm 和640nm 激光器激发的染料荧光而不需要更换滤光片。

标准光路配置

紫色检测器模块(只在3激光机器中有) : 420nm-830nm 非均匀谱宽配置的16 个通道。

蓝色检测器模块: 500 - 830nm 非均匀谱宽配置的14 个通道。

红色检测器模块: 650 - 830nm 非均匀谱宽配置的8个通道。

液流

样本流速

低速: 15 µL/min, 中速: 30 µL/min, 高速: 60 µL/min, 孔板高通量模式: 100 µL/min

液流模式

长清洗模式,SIT 冲洗模式,清洗过滤器模式,清洗流动室模式

样本管类型

12x75mm 聚苯乙烯或聚丙烯流式管

标准液流瓶

包含液位传感器的4L 液流瓶,可以兼容20L鞘液瓶和废液瓶。

绝对计数

利用体积上样模式可精确计算每ul样本浓度

最小上样量

5μI ( 12x75mm 流式管)

高通量上样装置

96- 孔板

整板检测时间:高通量模式7ul/孔约35min

温度控制:4-30℃

孔板交叉污染率

标准模式:≤0.3%;低速模式:≤0.1%;高速模式:≤1%;

性能

荧光灵敏度

FITC: <35 MEFL, PE: <10 MEFL, APC: <10MEFL, Pacific Blue: <25MEFL

* 使用SPHERO 校准微球(RCP-30-5A)测量,上述值来自于3台仪器的平均值

荧光线性

FITC R2 ≥0.995 / PE R2 ≥0.995

前向和侧向分辨率

能够检测淋巴细胞,单核细胞,粒细胞。

侧向检测器分辨率

能够从噪音中检测0.1μm 微球。

交叉污染

<0.1%

数据采集速度

35,000 events/s.*

* 3激光系统

软件

SPECTROFLO ®软件

采集数据时实时解析

简化实验设置,数据获取和文件输出

自动QC模式

自发荧光分解

原始数据和解析后数据文件为FCS 3.1格式

电子系统

信号处理

可自动调节窗口的数字化信号处理

22-bit 6.5 对数检测范围

可根据任意参数或者参数组合设置阈值

脉冲形状参数

每项参数包括脉冲面积和脉冲高度,散射光通道包括脉冲宽度,每个激光下只有一个荧光通道可选取脉冲宽度。

工作站

电脑系统

Windows ®10 Pro 64-bit

处理器

Intel ®Core™ i7 processor, 3.2 GHz

内存

16 GB

硬盘

500GB SSD / 1TB SATA

显卡

NVIDIA ®HD GeForce

显示器

27”UHD 4K 显示器

安装要求

体积 (W x D X H)
仪器尺寸

不包括自动上样器: 54 x 52 x 52cm

仪器重量

仪器重量:61 kg

电脑尺寸

29.1 x 9.25 x 34.4cm

建议工作空间

157 x 72 x 132cm

环境要求

电源

100-240V, 50/60 Hz, 2A max

散热

500W 所有固体激光器

温度

17–28°C

湿度

20%-85% 非冷凝

空气过滤

不能有粉尘或烟雾

照明

无特殊要求管理规范

管理规范

已获准可用于临床,沪械注准20192220391。

产品资料


Cytek ®NL-CLC 产品手册

点击下载 NL-CLC的完整产品手册,它包含您需要了解的有关此革新性产品的所有信息。

Download PDF

Cytek ®NL-CLC 技术参数

点击下载 NL-CLC的技术参数,它包含您需要了解的有关此革新性产品的所有信息。

Download PDF

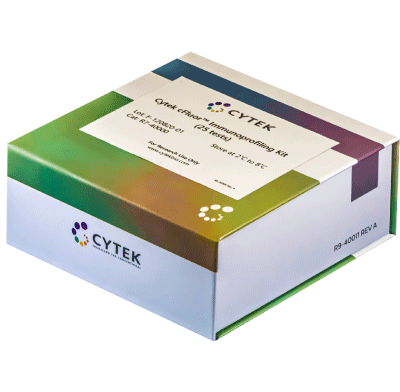

试剂


单色抗体试剂---抗人CD系列

产品名称

货号

荧光素

克隆

规格

状态

CD3检测试剂

R7-10002

FITC

SK7

100 tests

Class I IVD

CD4检测试剂

R7-10003

PE-Cyanine7

SK3

100 tests

Class I IVD

CD4检测试剂

R7-10010

PE-Cyanine5

SK3

100 tests

Class I IVD

CD8检测试剂

R7-10009

PE-Dazzle594

SK1

100 tests

Class I IVD

CD8检测试剂

R7-10004

APC-Cyanine7

SK1

100 tests

Class I IVD

CD45检测试剂

R7-10006

PerCP-Cyanine5.5

2D1

100 tests

Class I IVD

CD16检测试剂

R7-10005

PE

3G8

100 tests

Class I IVD

CD56检测试剂

R7-10008

PE

5.1H11

100 tests

Class I IVD

CD19检测试剂

R7-20007

PE-Cyanine5

SJ25C1

100 tests

RUO

CD19检测试剂

R7-20001

APC

SJ25C1

100 tests

RUO


以上单色抗体可组合用于 淋巴细胞亚群检测,更多试剂即将上市…


临床版软件


SpectroFlo®软件工作指南

专门的SpectroFlo®临床版软件 提供从QC到数据分析的直观界面,并配有针对临床应用的实验模板,及可以简化各种实验运行的软件模块。

QC和设置:

运行每日QC来监控仪器的性能,添加参考对照(reference controls)。

信息库:

用户可添加或者删除实验模板,工作表模板,试剂染料信息,QC微球信息等。

新的SpectroFlo软件入门。
其他工具:

使用来自不同实验的对照解析数据或者应用虚拟滤光片分析数据。

用户:

管理与控制。

个性化设置:

自定义软件外观。设置默认图形尺寸,文字大小和字体,设门颜色,打印布局,统计表选型等。

获取:
SpectroFlo软件实验菜单

实验菜单

SpectroFlo软件工作表菜单

工作表菜单

SpectroFlo软件Fluidics菜单

液流菜单

SpectroFlo软件板校准

孔板校准


实验流程:

从数据采集菜单中,用户可以创建一个新的实验并通过简单的三步获取数据。

步骤1:新建实验

定义你的实验,选择荧光染料,添加标记,试管,工作表和设定停止采集参数。

步骤2: 采集样本

上样并采集样本。

步骤3: 解析数据

使用解析算法使数据可视化。

性能数据


淋巴细胞亚群检测

淋巴细胞亚群检测最基本的检测标记为CD3, CD4, CD8, CD16+56, CD19, CD45 等指标,目前常见的检测方案为四色方案,或六色方案。基于传统流式细胞仪的检测,由于仪器检测能力限制,及商业化流式抗体可选择的范围,想要实现一管样本同时检测七个CD标记,至少需要一台两激光配置的仪器才能实现。

Cytek光谱流式细胞仪的出现,大大提高了单个激光所能同时检测的荧光染料数量,最大限度的将商业可用的流式抗体进行配色组合,目前,基于全光谱流式细胞仪NL-CLC, Cytek已实现单激光一管六色淋巴细胞亚群检测方案 。双激光配置的用户,也可根据使用习惯和试剂情况,选择 双激光一管六色方案

1L6C 配色方案(1-3 激光配置)

1L6C 配色方案(1-3 激光配置)

2L6C 配色方案(2-3 激光配置)

CD3

FITC

CD3

FITC

CD3

FITC

CD4

PE-Cy7

CD4

PE-Cy5

CD4

PE-Cy7

CD8

PE-Dazzle594

CD8

PE-Dazzle594

CD16+56

PE

CD19

PE-Cy5

CD19

PE-Cy7

CD45

PerCP-Cy5.5

CD16+56

PE

CD16+56

PE

CD8

APC-Cy7

CD45

PerCP-Cy5.5

CD45

PerCP-Cy5.5

CD19

APC

图1- Cytek 淋巴细胞亚群检测方案组合推荐


图2- Cytek 淋巴细胞亚群检测举例(1L6C

图3- Cytek 淋巴细胞亚群检测举例(2L6C


试剂信息

常见问题


NL-CLC是否拿医疗器械注册证?
close

Cytek® NL-CLC于2019年8月获得上海药监局颁发的国家医疗器械II类注册证(注册证号: 沪械注准20192220391)。


你们注册证上的V,B,R及后面的数字分别代表什么?
close

代表不同的激光器,V是紫激光,B代表蓝激光,R代表红激光,后面的数字代表该激光器对应的检测通道数量。如B14代表蓝光14个检测通道。


你们的NL-CLC可以手动调节电压和补偿吗?
close

是可以的。电压是由于出厂的时候滴定了最优化的电压,推荐大家常规检测使用,但如果您的实验需要调整,我们的仪器是具备调节功能的。
补偿是因为解析后基本不需要手动调节,但如果需要,我们不仅可以手动调补偿,还可以导出补偿值保存成模板,并应用于后续的实验。


临床版本的软件跟科研版本有什么不同?
close

NL-CLC 是有专门的临床版本的软件的,主要针对临床应用开发,有专门的针对临床应用的功能模块和实验分析模板。


你们的数据可以用第三方软件进行分析吗?
close

当然可以,我们的数据适用于任何第三方软件,比如Flowjo,Kaluza,Expres, CytoBank等等。


临床怎么用你们的软件出报告?
close

我们有报告模板编辑功能,编辑好可以用PDF形式导出,数据统计可以用Excel导出,也可以批量导出报告。
