概况

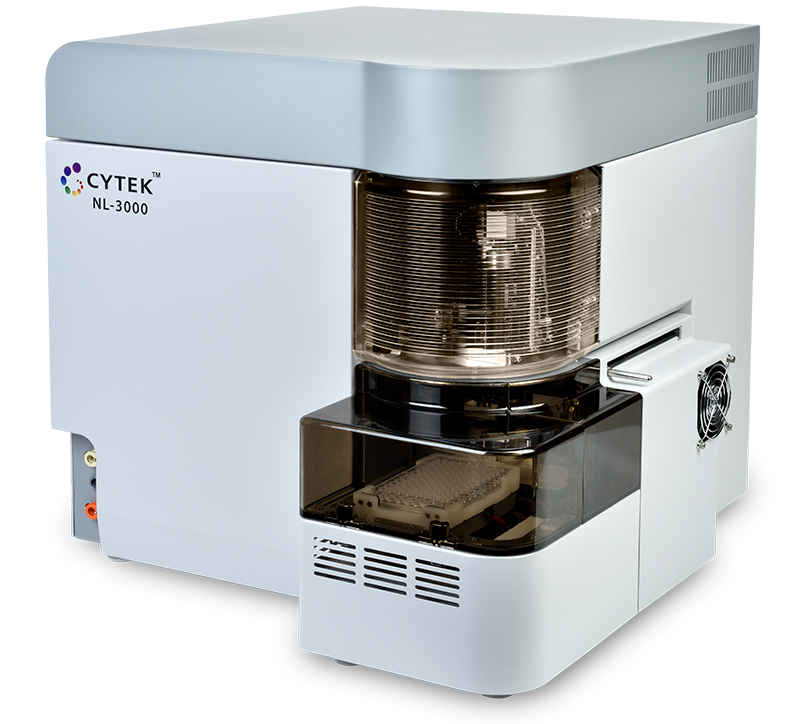

Cytek®Northern Lights作为 Cytek®Aurora的姐妹系列,承袭了Aurora的突破性技术,是一款能满足更多实验室,制药公司及医院科室需求的高性价比全光谱流式细胞仪。

Northern Lights 融合了Aurora的出色技术,就像Aurora一样,独特的光学设计和解析方法能够让使用者体会到其与众不同的灵活性,可以选用大量新的荧光染料组合而无需为每个应用重新设置仪器,最先进的光学系统和低噪音的电子系统带来了超强的灵敏度和分辨率。拥有专利技术的平顶光束设计,结合独特的液流系统,充分保证了高流速采集样本的出色性能。

Northern lights能灵活配置1到3激光,是对复杂实验有操作需求的用户的最优选择。

SpectroFlo®软件提供从QC到数据分析的直观工作流程,并大大简化各种实验运行步骤。

Cytek 团队重新构想并设计了一款高性价比的流式细胞仪,希望通过这款仪器,将全光谱流式细胞技术带给更多的科学家。

仅供科研使用,不能用于临床诊断或治疗。


超高价值

灵活的配置很容易从单激光9色实验 升级到3激光24色实验,总有一种配置适合你的需求。


超高灵敏度

使用最先进的光学和低噪音电子系统, 重新定义系统灵敏度

即使在复杂的荧光素配色实验中和高流速设置下,仍然对弱阳性表达细胞群和稀有细胞群具有 卓越的分辨率


简单,灵活,直观

一个仪器配置可用于所有检测,无需更换滤光片。

可使用任何市售的能被机载激光激发的荧光素。

直观的操作软件,简明的工作流程。


高性价比

激光器数量更少但可检测的荧光素数量相对却更多了。

激光器的维护成本低,荧光素选择多,同一个仪器配置可提供每个样品多达24色的检测,相当于大大 节约了实验成本,并减少了实验准备时间。

技术参数

光路

激发光路

光学平台

Northern Lights 配置有一到三个独立的激光器光学组件,在QC过程中自动调节激光之间的延迟时间。

激光器

单激光配置: 488nm:50mW
双激光配置: 488nm:50mW,640nm:80mW
三激光配置: 405nm:100mW,488nm:50mW,640nm:80mW

激光光束特性

快轴平顶光束技术以及慢轴上高度优化的窄光束技术,更能保证小颗粒的检测效率。

发射光路

光路收集

配置高数值孔径的熔融石英透镜,以获得最佳的光纤收集效率。

前向和侧向检测器

FSC:带488nm 带通滤光片的高性能半导体检测器。

SSC:带405nm和488nm的带通滤光片两个高性能半导体检测器。

荧光检测器

高灵敏度16 通道粗波分复用(CWDM)半导体检测器阵列,可以实现420-830nm 范围内有效的荧光染料发射光谱检测。可以检测任何由405nm ,488nm 和640nm 激光器激发的染料荧光而不需要更换滤光片。

标准光路配置

紫色检测器模块(只在3激光机器中有) : 420nm-830nm 非均匀谱宽配置的16 个通道。

蓝色检测器模块: 500 - 830nm 非均匀谱宽配置的14 个通道。

红色检测器模块: 650 - 830nm 非均匀谱宽配置的8个通道。

液流

样本流速

低速: 15 µL/min, 中速: 30 µL/min, 高速: 60 µL/min, 孔板高通量模式: 100 µL/min

液流模式

长清洗模式,SIT 冲洗模式,清洗过滤器模式,清洗流动室模式

样本管类型

12x75mm 聚苯乙烯或聚丙烯流式管

标准液流瓶

包含液位传感器的4L 液流瓶,可以兼容20L鞘液瓶和废液瓶。

绝对计数

利用体积上样模式可精确计算每ul样本浓度

高通量上样装置

96- 孔板

整板检测时间:高通量模式7ul/孔约35min

温度控制:4-30℃

孔板交叉污染率

标准模式:≤0.3%;低速模式:≤0.1%;高速模式:≤1%;

性能

荧光灵敏度

FITC:<110 MEFL, PE:<35 MEFL, APC:<15 MEFL, Pacific Blue:<200MEFL

* 使用SPHERO 校准微球(RCP-30-5A) 测量,上述值来自于3台仪器的平均值

荧光线性

FITC R2≥0.995/ PE R2≥0.995

前向和侧向分辨率

能够检测淋巴细胞,单核细胞,粒细胞。

侧向检测器分辨率

能够从噪音中检测0.1μm 微球。

交叉污染

<0.1%

数据采集速度

35,000 events/s.*

* 3激光系统

软件

SPECTROFLO ®软件

采集数据时实时解析

简化实验设置,数据获取和文件输出

自动QC模式

自发荧光分解

原始数据和解析后数据文件为FCS 3.1格式

电子系统

信号处理

可自动调节窗口的数字化信号处理

22-bit 6.5 对数检测范围

可根据任意参数或者参数组合设置阈值

脉冲形状参数

每项参数包括脉冲面积和脉冲高度,散射光通道包括脉冲宽度,每个激光下只有一个荧光通道可选取脉冲宽度。

工作站

电脑系统

Windows ®10 Pro 64-bit

处理器

Intel ®Core™ i7 processor, 3.2 GHz

内存

16 GB

硬盘

500GB SSD / 1TB SATA

显卡

NVIDIA ®HD GeForce

显示器

28”UHD 4K 显示器

安装要求

体积 (W x D X H)
仪器尺寸

不包括自动上样器: 54 x 52 x 52cm
包括自动上样器: 58.4 x 62 x 52cm

仪器重量

仪器重量:61 kg
自动上样器重量:13 kg

电脑尺寸

29.1 x 9.25 x 34.4cm

建议工作空间

157 x 72 x 132cm

环境要求

电源

100-240V, 50/60 Hz, 2A max

散热

500W 所有固体激光器

温度

17–28°C

湿度

20%-85% 非冷凝

空气过滤

不能有粉尘或烟雾

照明

无特殊要求管理规范

管理规范

仅供科研使用。不得用于临床诊断或治疗。

产品资料


Cytek ® Northern Lights 产品手册

点击下载 Northern Lights的完整产品手册,它包含您需要了解的有关此革新性产品的所有信息。

Download PDF

Cytek ® Northern Lights 技术参数

点击下载 Northern Lights的技术参数,它包含您需要了解的有关此革新性产品的所有信息。

Download PDF

软件


SpectroFlo®软件工作指南

全新的SpectroFlo®软件提供从QC到数据分析的直观界面,并配有可以简化各种实验运行的软件模块。

QC和设置:

运行每日QC来监控仪器的性能,添加参考对照(reference controls)。

信息库:

用户可添加或者删除实验模板,工作表模板,试剂染料信息,QC微球信息等。

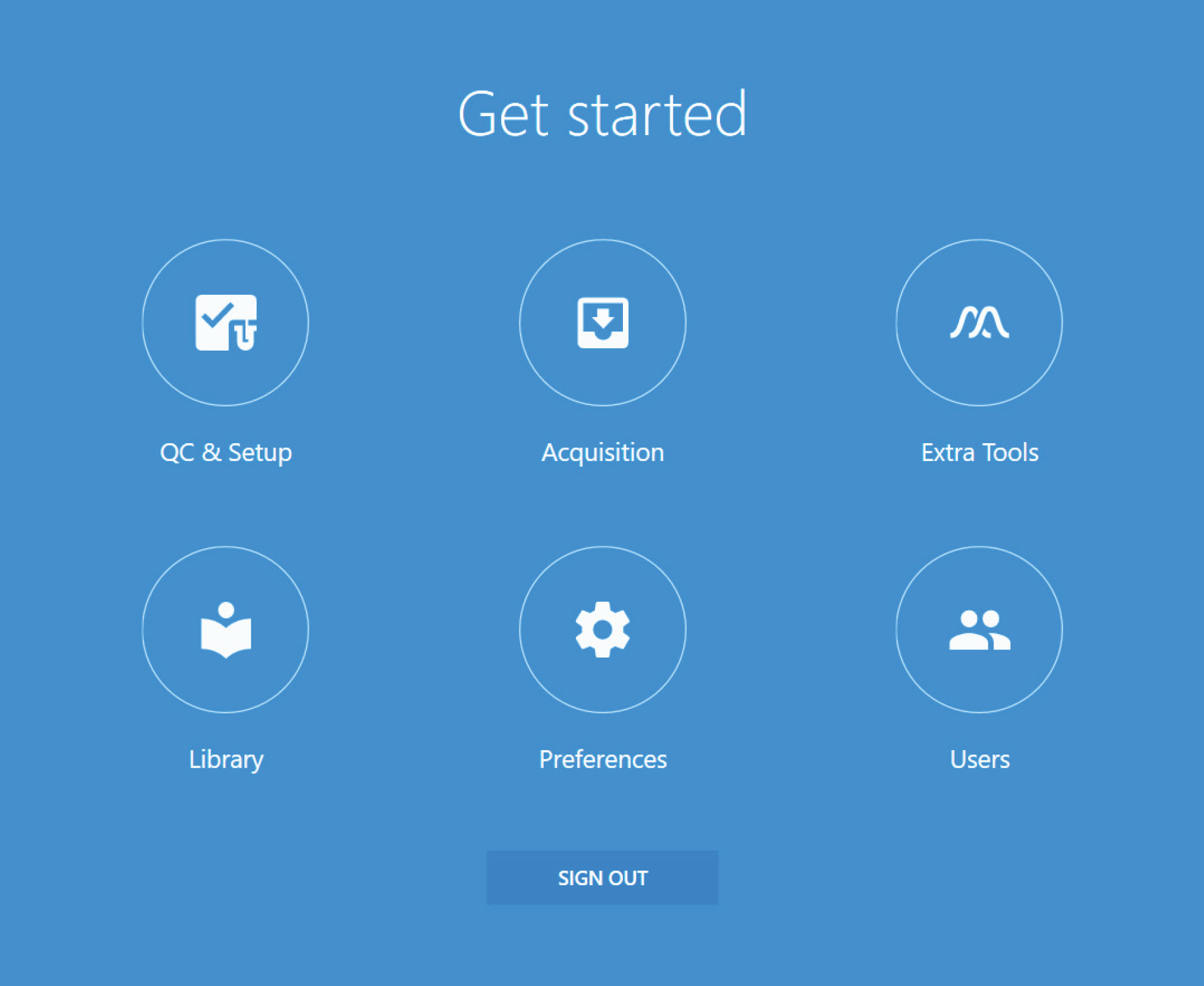

新的SpectroFlo软件入门。
其他工具:

使用来自不同实验的对照解析数据或者应用虚拟滤光片分析数据。

用户:

管理与控制。

个性化设置:

自定义软件外观。设置默认图形尺寸,文字大小和字体,设门颜色,打印布局,统计表选型等。

获取:
SpectroFlo软件实验菜单

实验菜单

SpectroFlo软件工作表菜单

工作表菜单

SpectroFlo软件Fluidics菜单

液流菜单

SpectroFlo软件板校准

孔板校准


实验流程:

从数据采集菜单中,用户可以创建一个新的实验并通过简单的三步获取数据。

步骤1:新建实验

定义你的实验,选择荧光染料,添加标记,试管,工作表和设定停止采集参数。

步骤2: 采集样本

上样并采集样本。

步骤3: 解析数据

使用解析算法使数据可视化。

微孔板上样


了解我们的自动微量上样系统 ( Automatic Micro-Sampling System , AMS )

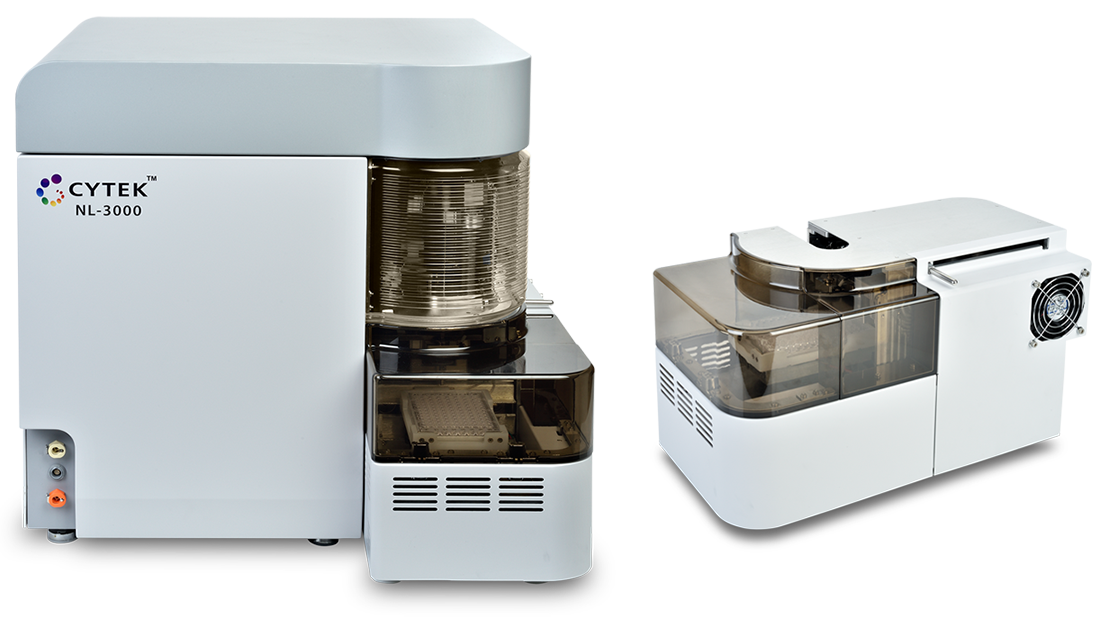

Cytek带有北极光的自动微采样系统(AMS)

全新的 AMS

新的 AMS 能够提供预设的和用户自定义模式的设置,以便将孔板进样器调整到实验所需最佳状态。AMS 是特别为优化实验流程而设计的,并能与Northern Lights无缝对接。AMS 还具备操作简单,交叉污染率低的特性。

简单可靠

可靠的96孔板数据采集方式极大地提高了工作效率。

孔板和管子上样模式可以简单快速切换。

3 种高通量模式

优化的采样速度, 从低交叉污染率到高通量模式。

用户自定义模式

可以根据用户的各种应用及流程所需自定义操作模式。

性能数据


全光谱流式细胞术的力量

全光谱流式细胞仪开启了一系列新的可能。Northern Lights允许研究者在只配备了1到2个激光器的仪器上完成复杂的多色实验。独特的光学系统设计能让研究者在不影响分辨率的情况下使用荧光光谱高度重叠的染料,使得在染料的选择上具有更大的灵活性。一款仪器配置适用于所有检测,不仅可节省实验设置的时间,更能减少实验误差。下面几页是使用Northern Lights的实验示例:

9色的蓝激光染料组合

正常人外周血单核细胞(PBMCs)经解冻,染色,洗涤,用一激光配置的Northern Lights进行分析。使用这个9色蓝激光激发染料组合, 单核细胞,CD4 T细胞和CD8 T细胞等亚群很容易地被区分识别出来。下表中总结了该实验所用抗原和荧光素的搭配。

SPECIFICITY FLUOROCHROME
CD45RA Alexa Fluor ®  488
CD3 Alexa Fluor ®  532
CD25 PE
CCR7 PE / Dazzle   594
CD4 PE-Cy   5
CD45 PerCP-Cy   5.5
CD8 BD Horizo​​n   BB700
CD14 PerCP-eFluor  ®  710
CD127 PE-Cy   7
Cytek北极光9色面板染料发射光谱

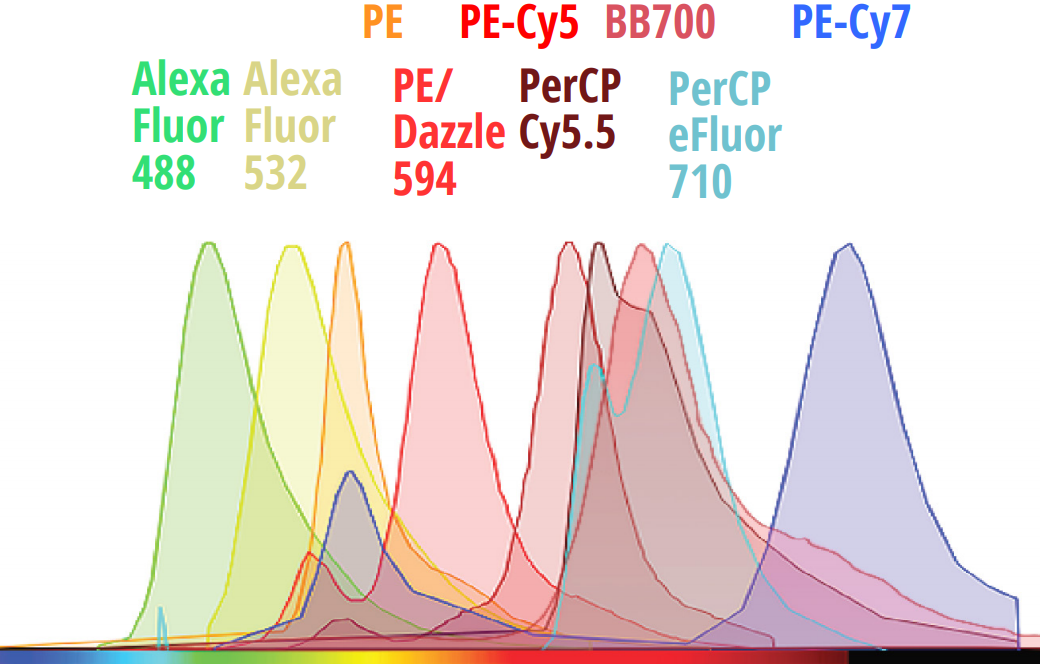

9-Color Panel Dyes Emission Spectra—9色方案染料的发射光谱

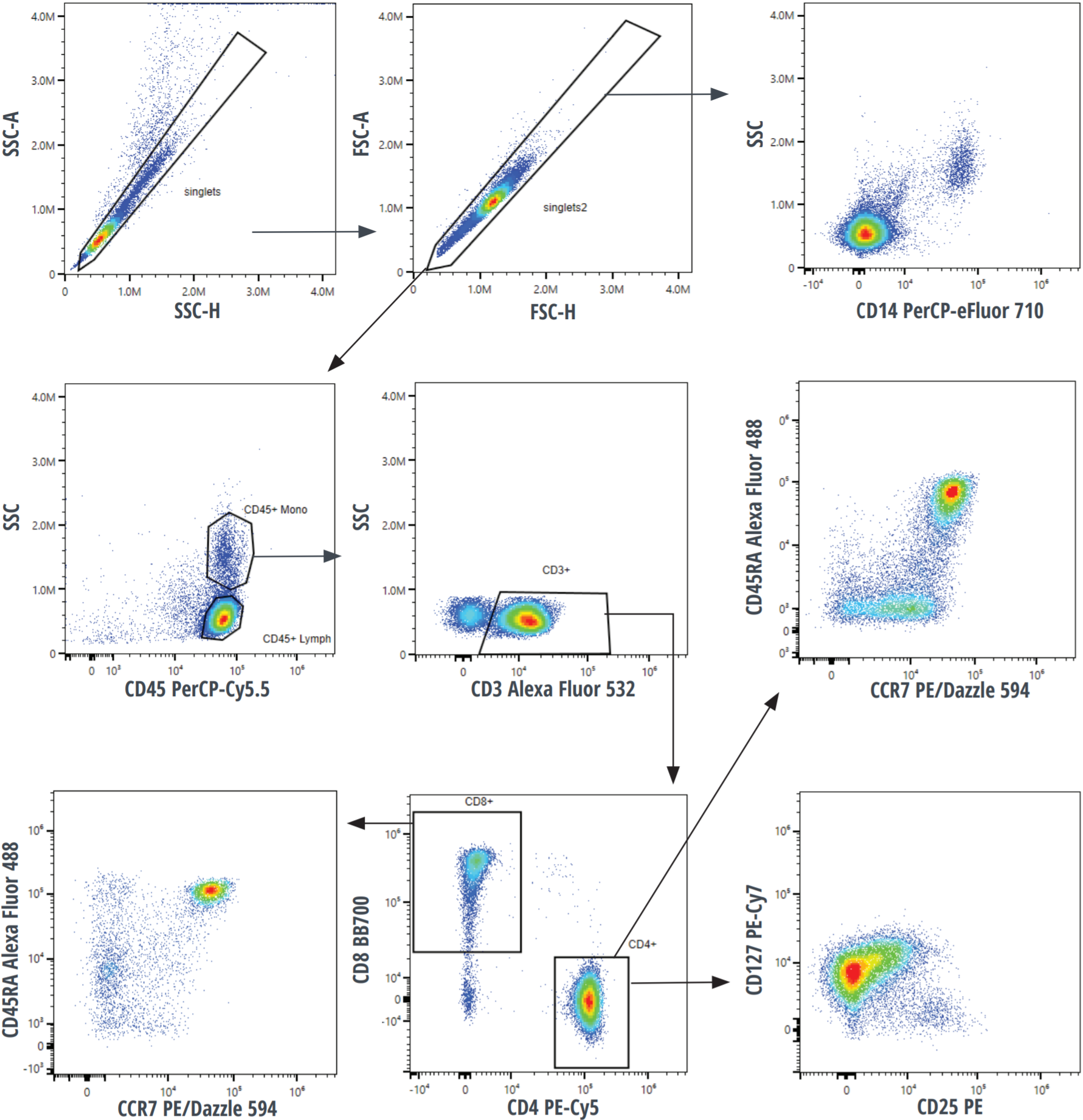

Cytek北极光9色蓝色激光面板
