概况

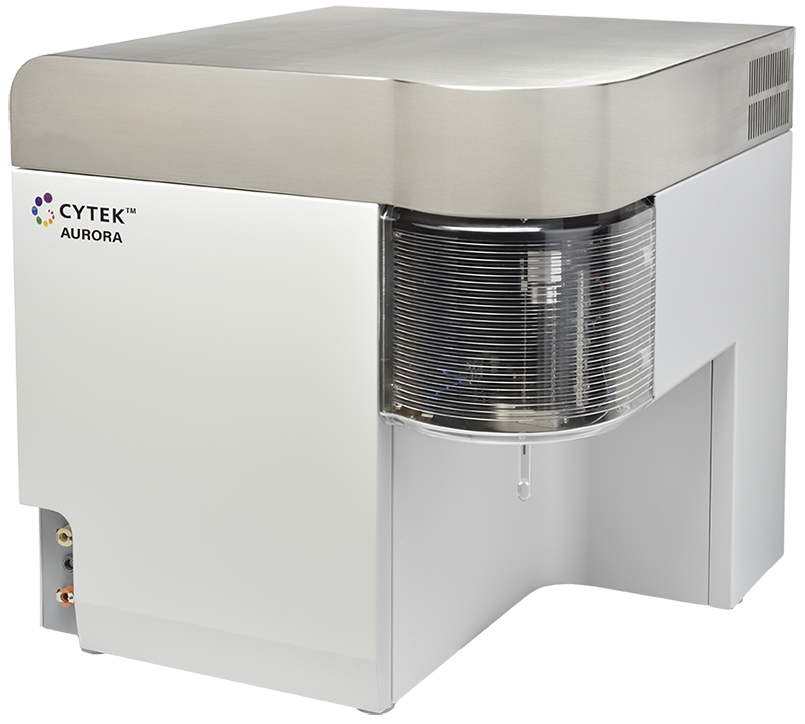

拥有独创专利技术的传奇产品,引领流式细胞技术进入新时代!

Aurora可配置高达5激光器,3个散射光和 64个荧光检测通道,能够满足所有实验室的需求——无论是简单的实验还是复杂的多色分析。其独一无二的革新光路设计为各种应用提供了前所未有的灵活性,Aurora可以使用大量新的荧光染料组合而无需为每个应用重新设置仪器。最先进的光学系统和低噪音的电子系统带来了超强的灵敏度和分辨率。拥有专利技术的平顶光束设计,结合独特的液流系统,充分保证了高流速采集样本的出色性能。

Aurora具备在任何复杂的实验中提供高质量数据结果的性能,可以轻松分辨稀有细胞群和弱阳性表达的细胞群。

SpectroFlo®软件提供从QC到数据分析的直观工作流程,并大大简化各种实验运行步骤。

Cytek团队仔细分析了流式细胞仪硬件和软件的每一个细节,以满足每一位科学家的需求。

仅供科研使用,不能用于临床诊断或治疗。


超级多通道

高达 64个检测通道,可以检测完整的荧光发射光谱。


更多色组合

轻松实现 高达30色组合,包括荧光发射光谱高度重合的染料。


超高灵敏度

使用最先进的光学和低噪音电子系统, 重新定义系统灵敏度


无限灵活性

无论检测何种荧光染料都 无需更换滤光片,可使用 任意能被配置激光器激发的荧光染料。


超级性价比

可以满足广泛应用的 高性能系统



革新技术


Aurora的革新技术:

将愿景化为现实

Aurora可以配置高达67个检测通道(64个荧光通道, FSC, 蓝色激光 SSC, 和紫色激光 SSC),其革新性技术包括:

  • 专利高灵敏度粗波分复用(CWDM )半导体检测阵列, 可以检测365-829nm范围内有效的荧光发射光谱检测。

  • 高频电子设计可以将检测通道扩展到67个以上。

  • 稳定的真空负压液流系统可以灵活兼容各种上样管类型。

  • 使用紫色激光做散射光,窄光束和专利平顶激光设计可以实现微小颗粒检测。

技术参数

光路

激发光路

光学平台

Aurora 最高可配置 5 个独立的激光器。在 QC 过程中自动调节激光延迟

激光器

3 激光配置 : 405 nm:100 mW,488 nm:50 mW,640 nm:80 mW
可升级配置: 355 nm:20 mW,561 nm:50 mW

激光光束特性

快轴平顶光束技术以及慢轴上高度优化的窄 光束技术,更能保证小颗粒检测效率

发射光路

光路收集

配置高数值孔径的熔融石英透镜,以获得最佳的光纤收集效率

前向和侧向检测

FSC:带 488nm 带通滤光片的高性能半导体检测器

SSC:带 405nm 和 488nm 带通滤光片的两个高性能半导体检测器

荧光检测器

专利高灵敏度粗波分复用 ( CWDM ) 半导体检测器阵列,可以实现 365-829nm 范围内有效的荧光发射光谱检测。 可以检测任何由 405nm, 488nm, 561nm, 640nm 激光器激发的荧光染料而不需要更换滤光片

标准光路配置

紫色检测器模块: 420nm-829nm 非均匀带宽配置的16 个通道

蓝色检测器模块: 500-829nm 非均匀带宽配置的 14个通道

红色检测器模块: 650-829nm 非均匀带宽配置的 8 个通道

4激光和5激光选配:
黄绿检测器模块: 570-829nm 非均匀带宽配置的 10 个通道
紫外检测器模块: 356-829nm 非均匀带宽配置的 16个通道

液流

样本流速

低速: 15 µL/min;中速: 30 µL/min;高速: 60 µL/min;孔板高通量模式: 100 µL/ min

液流模式

长清洗模式,SIT 冲洗模式,清洗过滤器模式,清洗流动室模式

手动上样模式

12x75mm 聚苯乙烯或聚丙烯管

标准液流瓶

包含液位传感器的 4L 液流瓶,可以兼容 20L 鞘液瓶和废液瓶

绝对计数

利用体积上样模式可精确计算每ul样本浓度

高通量上样装置

96- 孔板

整板检测时间:高通量模式7ul/孔约35min

温度控制:4-30℃

孔板交叉污染率

标准模式:≤0.3%;低速模式:≤0.1%;高速模式:≤1%;

性能

荧光灵敏度

FITC: ≤35 MEFL, PE: ≤10 MEFL, APC: ≤10 MEFL, Pacific Blue: ≤25 MEFL

*使用 SPHERO 彩虹校准微球 (RCP-30-5A) 测量,上述值来自于3台仪器的平均值

荧光线性

FITC - R² ≥0.995/ PE - R² ≥0.995

前向和侧向检测器分辨率

能够检测淋巴细胞,单核细胞,粒细胞

侧向检测器分辨率

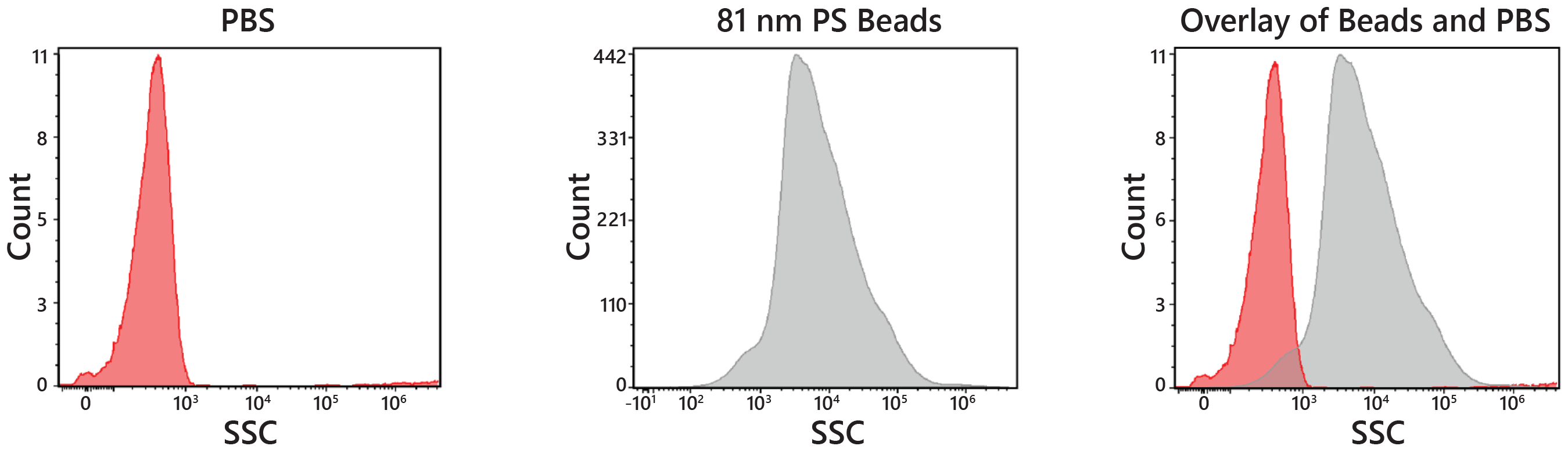

能够从噪音中检测 0.1µm 微球

交叉污染

≤0.1%

数据采集速度

35,000 events/s (3激光系统)

软件

SPECTROFLO ®软件

采集数据时实时解析

简化实验设置,数据采集和文件输出

自动 QC 模式

自发荧光分解

原始数据和解析后数据文件为 FCS 3.1 格 式

电子系统

信号处理

可自动调节窗口的数字化信号处理 22-bit 6.5 对数检测范围

可根据任意参数或者参数组合设置阈值

脉冲形状参数

每项参数包括脉冲面积和脉冲高度,散射光通道包括脉冲宽度,每个激光下只有一个荧光通道可选取脉冲宽度

工作站

电脑系统

Windows ®10 Pro 64位

处理器

Intel ®Core™ i7 processor, 3.6 GHz

内存

16 GB

硬盘

500GB SSD / 1TB SATA

显卡

NVIDIA ®GeForce

显示器

32”HD 4K 显示器

安装要求

体积(W x D X H)
仪器尺寸

不包括自动上样器: 54 x 52 x 52 cm
包括自动上样器: 58.4 x 62 x 52 cm

仪器重量

仪器重量(5激光):71kg
进样器重量:13kg

电脑尺寸

29.1 x 9.25 x 34.4cm

建议空间

157 x 71 x 132cm

环境要求

电源

100-240V,50/60 Hz,2A max

散热

500W (所有的固体激光器)

温度

17–28°C

湿度

20%-85% 相对湿度(非冷凝)

空气过滤

不得有粉尘或烟雾

照明

无特殊要求

管理规范

仅供科研使用。不得用于临床诊断或治疗。

产品资料


Cytek ®Aurora 产品手册

点击下载Aurora的完整产品手册。它包含您需要了解的有关此革新性产品的所有信息。

Download PDF

Cytek ®Aurora 技术参数

点击下载Aurora的技术参数。它包含您需要了解的有关此革新性产品的所有信息。

Download PDF

软件


SpectroFlo®软件工作指南

全新的SpectroFlo®软件提供从QC到数据分析的直观界面,并配有可以简化各种实验运行的软件模块。

QC 和设置:

运行每日QC来监控仪器的性能,添加参考对照(reference controls)。

信息库:

用户可添加或者删除实验模板,工作表模板,试剂染料信息,QC微球信息等。

新的SpectroFlo软件入门。
其他工具:

使用来自不同实验的对照解析数据或者应用虚拟滤光片分析数据。

用户:

管理与控制。

个性化设置:

自定义软件外观。设置默认图形尺寸,文字大小和字体,设门颜色,打印布局,统计表选型等。

获取:
SpectroFlo软件实验菜单

实验菜单

SpectroFlo软件工作表菜单

工作表菜单

SpectroFlo软件Fluidics菜单

液流菜单

SpectroFlo软件板校准

孔板校准


实验流程:

从数据采集菜单中,用户可以创建一个新的实验并通过简单的三步获取数据。

步骤1:新建实验

定义你的实验,选择荧光染料,添加标记,试管,工作表和设定停止采集参数。

步骤2:采集样本

上样并采集样本。

第3步:解析数据

使用解析算法使数据可视化。

微孔板上样


了解我们的自动微量上样系统 ( Automatic Micro-Sampling System , AMS )

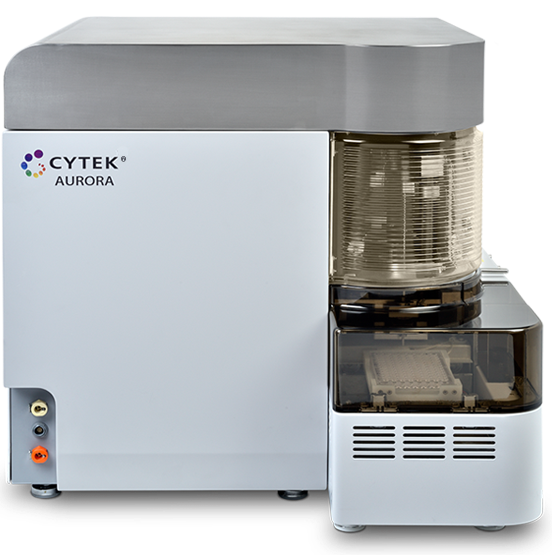

具有Aurora的Cytek自动微采样系统(AMS)

全新的AMS

新的 AMS 能够提供预设的和用户自定义模式的设置,以便将孔板进样器调整到实验所需最佳状态。AMS 是特别为优化实验流程而设计的,并能与 Aurora 无缝对接。AMS 还具备操作简单,交叉污染率低的特性。

简单可靠

可靠的96孔板数据采集方式极大地提高了工作效率。

孔板和管子上样模式可以简单快速切换 。

3 种高通量模式

优化的采样速度, 从低交叉污染率到高通量模式。

用户自定义模式

可以根据用户的各种应用及流程所需自定义操作模式。

试剂


Aurora采用独特的革新光路设计,为用户带来前所未有的灵活性。全光谱细胞细胞术拥有检测每一种荧光素全光谱特征的优势,任何能被机载激光器激发的商业化荧光染料都可以使用。

在Cytek,我们对流式试剂的选择是公正的;Aurora的用户可以根据使用习惯和偏好选择他们喜欢的荧光染料制造商。我们总是兴奋地测试新的创新染料,探索以荧光素为基础的多色研究的极限。下表是在Aurora上测试过的荧光素列表,目前仍在不断扩大。请参考性能数据页面,了解如何在不同的实验中使用这些荧光染料。

Cytek Spectrum Viewer

为了帮助用户确定哪些荧光染料可以在Cytek全光谱流式细胞仪上一起使用,我们创建了Cytek光谱查看器工具(Cytek Spectrum Viewer)。该工具显示了在所有仪器配置中使用CytekAssaySetting获得的80多个荧光染料的全光谱信息。

查询光谱查看器

我们的系统无需更换滤光片,您可以使用任意能被机载激光器激发的染料。

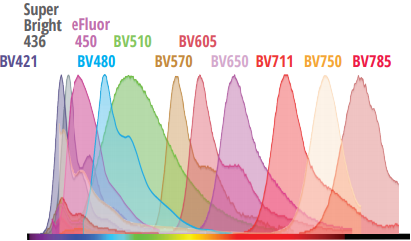

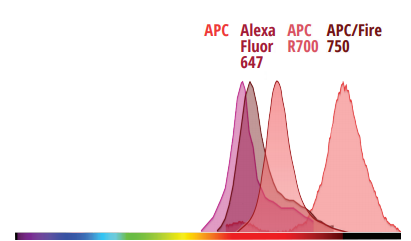

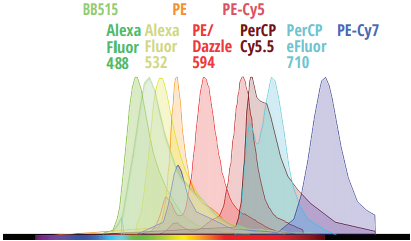

CYTEK TESTED FLUOROCHROMES
Laser (nm) Primary Detector Fluorochrome Emission Max (nm)
405 V1 Brilliant Violet 421™ 421
V2 Alexa Fluor® 405 405
Super Bright 436 436
V3 eFluor® 450 450
BD Horizon™ V450 450
VioBlue® 452
Pacific Blue™ 455
V4 BD Horizon™ BV480 480
V5 eFluor® 506 510
V7 Brilliant Violet 510™ 510
BD Horizon™ V500 510
VioGreen™ 520
V8 Pacific Orange™ 550
Brilliant Violet 570™ 570
V10 Super Bright 600 600
Brilliant Violet 605™ 605
Qdot® 605 605
V11 Super Bright 645 645
Brilliant Violet 650™ 650
Qdot® 655 655
V13 Super Bright 702 702
Qdot® 705 705
Brilliant Violet™ 711 711
V14 Brilliant Violet 750™ 750
V15 Brilliant Violet 785™ 785
BD Horizon™ BV786 786
Qdot® 800 790
488 B2 Vio®515 514
sVio®515 514
BD Horizon™ BB515 515
Alexa Fluor® 488 520
FITC 520
VioBright™ FITC 522
B3 Alexa Fluor® 532 550
B8 PerCP 680
B9 PerCP-Cy™5.5 680
BD Horizon™ BB700 695
B10 PerCP-Vio® 700 704
PerCP-eFluor® 710 730
561 YG1 PE 576
YG3 PE/Dazzle™ 594 610
BD Horizon™ PE-CF594 610
PE-eFluor® 610 610
PE-Texas Red® 625
PE-Alexa Fluor® 610 630
YG5 PE-Cy™5 668
YG7 PE-Cy™5.5 680
PE-Alexa Fluor® 700 720
YG9 PE-Vio® 770 775
PE-Cy™7 780
640 R1 APC 660
R2 eFluor® 660 660
Alexa Fluor® 647 668
Vio® 667 668
sVio® 667 668
R4 BD Horizon™ APC-R700 705
Alexa Fluor® 700 720
R7 APC-Cy™5.5 680
APC-Vio® 770 775
APC/Fire™ 750 780
APC-Cy™7 780
APC-eFluor® 780 780
BD™ APC-H7 780
APC-Alexa Fluor® 750 785

性能数据


将梦想变成现实:一管40色

很长一段时间以来,开发基于荧光素的40色流式细胞术检测方案,都被认为只是一种空想。许多有着多参数实验需求的研究者只能转向寻找其他替代技术。

拥有5激光,64个荧光检测通道配置,Cytek Aurora拥有能分辨多达40个颜色的组合的超强能力。最近,Cytek成功开发了一个40色的免疫分型方案,仅从一根试管中进行细胞获取,便可获得具有出色分辨率的实验结果。

40色方案的分析策略

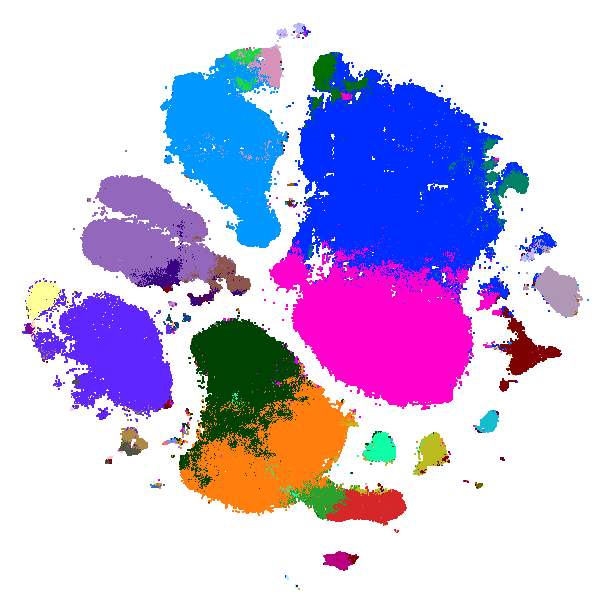

使用OMIQ软件( www.omiq.ai)进行FlowSOM和t-SNE-CUDA分析(双重态,聚集体和死亡细胞被排除在分析之外)。利用FlowSOM确定了45个细胞群落,如下图所示。

t-SNE-CUDA图显示如下,标记按主要的细胞亚群进行了分组,标记的表达用不同颜色显示。

需要为实验室添加40色数据的海报? 请填写40色海报的申请表

FlowSOM - 45 Metaclusters
FlowSOM-45个集群
MARKERS
CD3 CD95
CD4 CD123
CD8 CD127
CD11b CD141
CD11c CD161
CD14 CD272
CD16 CD335
CD19 CD337
CD20 CCR5
CD24 CCR6
CD25 CCR7
CD27 CXCR3
CD28 CXCR5
CD33 Live/Dead
CD38 HLA DR
CD45RA IgD
CD45RO IgG
CD56 IgM
CD57 PD-1
CD86 TCRγδ
40色数据
将愿望变为现实:40种颜色,一根管

(点击放大)

为什么选择Aurora?


Cytek  ®Aurora 其他品牌流式细胞仪
-最高 13 色
其他品牌流式细胞仪
-28 色
其他品牌流式细胞仪
-30+ 色
其他品牌流式细胞仪
单激光最大检测器数量 16 5 10 10 32
空间独立的激光器 Yes Yes Yes Yes No
20色检测灵敏度 非常好 N/A 一般 一般 欠佳
支持的荧光标记 所有商业染料 受配置的滤光片限制 受配置的滤光片限制 受配置的滤光片限制 有限: 红激光和紫激光是共线的
发射光检测范围 420-830nm 400-800nm 400-800nm 400-800nm 500-800nm,430nm,460nm
20色方案需要的特殊染料 None N/A 不需要,但荧光素的选择有限 需要, 且仅限于独家的荧光素 不需要,但荧光素的选择有限
新染料的检测能力(机载激光器能激发的) Yes 需要新的滤光片 需要新的滤光片 需要新的滤光片 Yes
设置仪器以优化检测灵敏度 自动/手动 手动 手动 手动 手动
重叠染料的解析能力 Yes No No No Yes
去除细胞自发荧光的能力 Yes No No No Yes
尺寸 很小 中等 中等
