概况

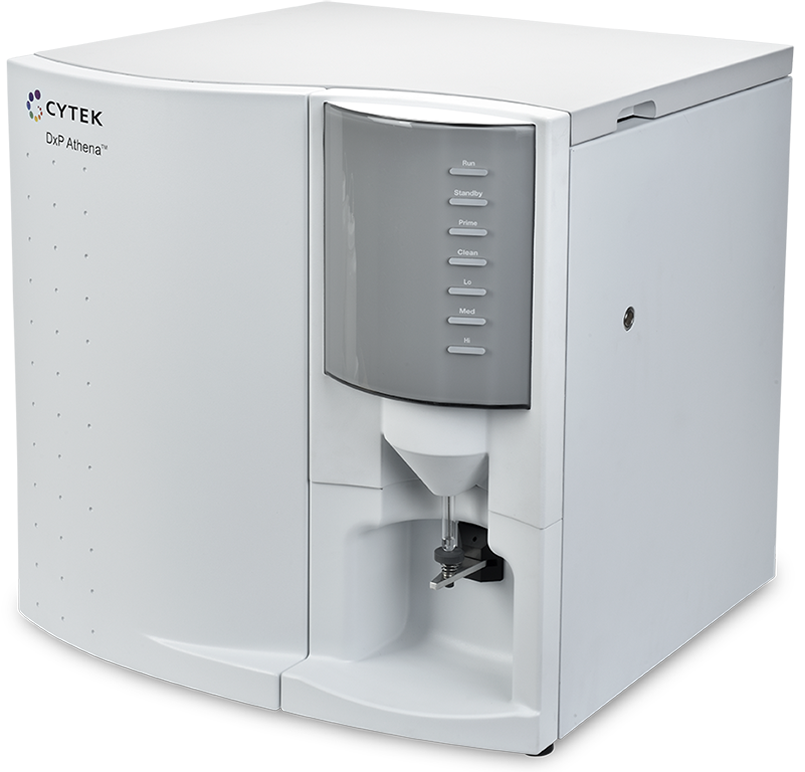

DxP Athena™流式细胞仪由Cytek公司全新设计和研发,由Cytek无锡工厂生产,采用经过验证的Cytek DxP技术,能够在多色实验中有效分辨弱信号。提供2激光6色到3激光13色的灵活配置。每个配置都保证一致且强大的功能,满足您的实验需求。

拥有医疗器械注册证,可用于 临床检测

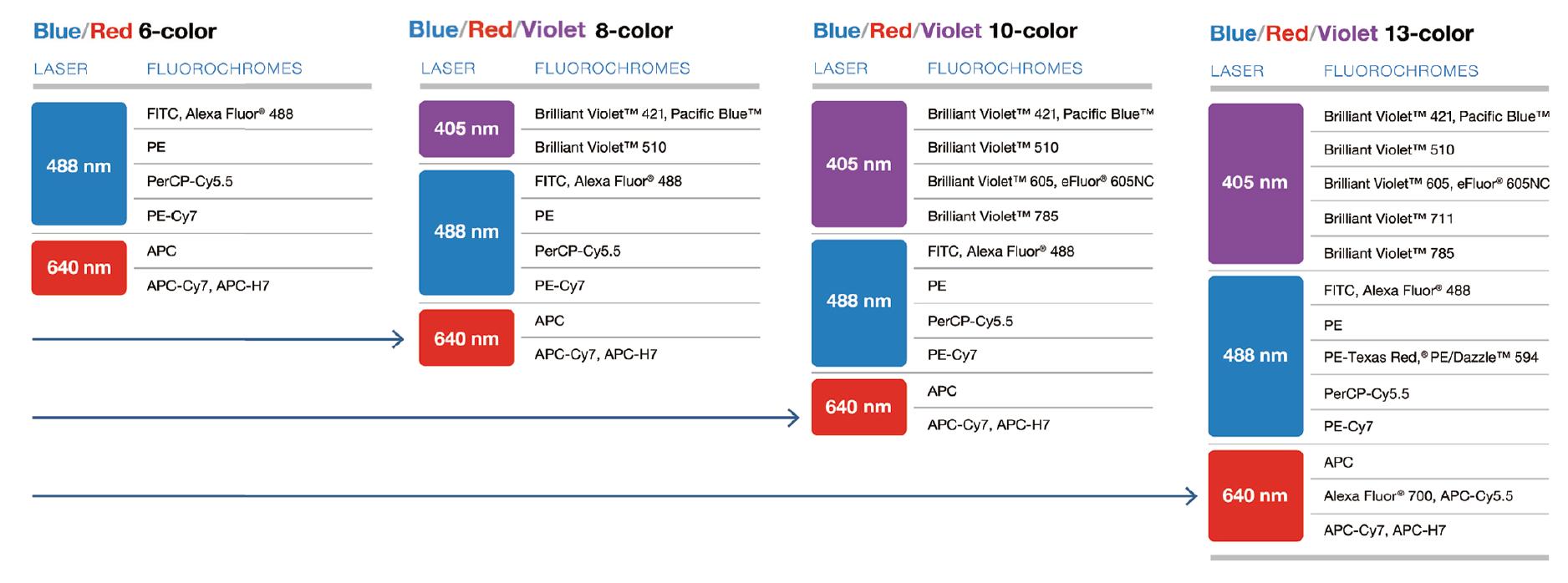

仪器配置



从2激光6色到3激光13色

特点


高分辨率

结合DxP技术与高性能的PMT,确保高灵敏度和分辨率。


自动维护

一键清洗程序能最大限度减少停机时间和简化维护流程。


升级灵活

可升级到3激光13色。


体积小巧

55 x 52.4 x 57.8 cm
(21.7 x 20.6 x 22.8 in)


结果稳定

QbSure ®专利质控系统确保仪器性能稳定。


参考文献

DxP Athena™所使用的DxP技术已经有超过100篇参考文献。

技术参数

光路系统

激发光路

激光平台

最多配置3激光,固定光路的独立激光系统。

激光

405nm:50mW
488nm:45mW
640nm:80mW

激光塑形

多棱镜系统和消色差球面物镜

激光效率

激光到达流动室能量损失:<3%

发射光路

光耦合

熔融二氧化硅比色杯通过折射率匹配光学凝胶耦合到发射透镜,以获得最佳的收集效率

背景阻挡

利用遮蔽光槽技术,最小化传感器接收到的无效的激光辐射

前向检测器和滤光片

488nm带通滤光片和固态硅探测器的高性能组合

侧向检测器

光电倍增管和488nm带通滤光片

光电倍增管

高效多碱阴极光电倍增管

荧光检测器和滤光片

DxP Athena 13色配置如下:

BluFL1:530/30(FITC,
AlexaFluor®488 ) BluFL2:575/30(PE)
BluFL3:615/25(PE-TexasRed®)
BluFL4:695/40(PerCP-Cy5.5)
BluFL5:780/60(PE-Cy7)
RedFL1:661/16(APC)
RedFL2:710/50(AlexaFlour®700)
RedFL3:780/60(APC-Cy7)
VioFL1:450/50(Brilliant Violet™421)
VioFL2:525/50(Brilliant Violet™510)
VioFL3:615/25(Brilliant Violet™605)
VioFL4:710/50(Brilliant Violet™711)
VioFL5:780/60(Brilliant Violet™785)

液流系统

样本流速

前部面板提供四种模式。运行,待机,冲洗和清洁。

三种预设流速:
LO:12μL/ min
MED:35μL/ min
HI:60μL/ min

维护

用机载CLEAN模式进行每月维护

标准液流瓶

4L鞘液瓶和4L废液瓶

管理规范

有医疗器械注册证,可用于临床检测

DxP技术性能

荧光灵敏度

等效荧光分子(MEFL),使用Q&b方法*

荧光 最小Q 最大B 经典R值**
FITC 0.007 1200 382
PE 0.05 1000 300
PerCP-CY5.5 0.003 600 336
PE-CY7 0.001 2000 758
APC 0.015 500 161
APC-CY7 0.005 7500 1161
BV421 0.01 3750 818
BV510 0.01 1500 1261

*Q 检测光电转换效率,b 检测背景,R(分辨率极限)代表从背景中区分弱阳性信号需要的荧光分子数。

荧光灵敏度阈值

FITC≤50等效可溶性荧光染料分子(MEFL-FITC)
PE≤30等效可溶性荧光染料分子(MEFL-PE)

*使用SPHERO彩虹校准微球(RCP-30-5A)测量FITC和PE的灵敏度

荧光线性

CEN经PI染色后,经488nm激光激发,检测双峰/单峰比值为1.95-2.05

前向和侧向灵敏度

能够从噪音中区分固定的血小板

前向和侧向分辨率

能够检测并区分淋巴细胞,单核细胞和粒细胞

侧面分辨率

能够从噪音中检测0.5μm微球

荧光分辨率

18bit 5个对数检测范围

获取速度

7,500 events/s (微球)

数据管理

FLOWJO™收集软件版本7.5.110或更新

我们的软件可以适应多种应用。

用于查看实时补偿数据的实时补偿矩阵。

采集模板包括硬件,门,补偿,布局和统计设置。

保存设置模板并可以在以后的实验中直接使用。


快速轻松设置

实验模板设置包括染料名称,可以在不同的电脑上设置并保存以供将来使用。

模块检测器

每模块为基础改变FlowJoTM收集软件的设置。

孔ID标记

文件名中包含的每个孔ID可以确保数据相对应。

工作站

操作系统

Windows ®10 32-bit Professional

处理器

Intel Quad Core processor, 3.0 GHz

内存

4GB(1 x 4GB),16000 MHz DDR3

硬盘

500GB SATA 3.0Gb /s

DVD光驱

16x DVD +/- RW,SATA

视频处理器

HD Grapphics GMA 4600

显示器

24” LCD

可选配置

自动模式

40分钟内完成一块96-孔板(15秒-上样/孔,10秒-清洗/孔),残留 <1% 。

高通量模式

在40分钟(15秒采集/孔和10秒洗涤/孔)中充满96孔板的残留物少于1%。

高通量模式

15分钟内完成96-孔板(9秒上样/孔) , 残留 <3% 。

安装要求

体积 (W×D×H)
传感器模块(不带AMS)

55 x 52.4 x 57.8cm
(21.7 x 20.6 x 22.8 in)

重量

45.4kg(100Ibs)

电脑电脑(W×D×H)

48 x 41 x 58 cm (19 x 16 x 23 in)

建议空间

180 x 91 x 132cm
(71 x 36 x 52 in)

环境要求

电源

100-240V,50/60 Hz,2AMax

功率

所有固态激光器全开: 450W

工作温度

16–29°C(60–85°F)

工作湿度

相抵湿度10%-90%

空气过滤

无烟无粉尘

避光

光学器件和检测器避光

产品资料


DxP Athena ™产品手册

点击下载DxP Athena ™的完整产品手册。它包含您需要了解的有关此革新性产品的所有信息。

下载PDF

软件


Cytek独有的功能强大的FlowJo™收集软件 ( FJCE )

使用直观的FJCE软件,您可以获得高速数据采集以及各种应用优化设置所需要的工具。

了解更多

QbSure®质控软件全面分析流式细胞仪的关键参数

检测流式细胞仪的光收集效率(Q)和背景噪音(b),对分辨率极限值(R)的贡献。R值越小,分辨率越高,越能有效区分弱信号群体。

了解更多

性能数据

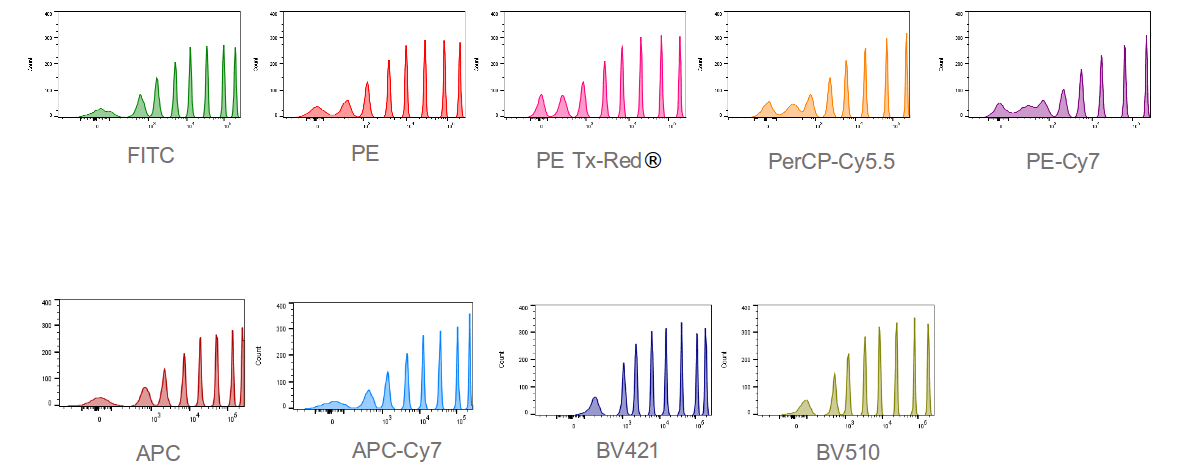

8峰微球 (点击放大)

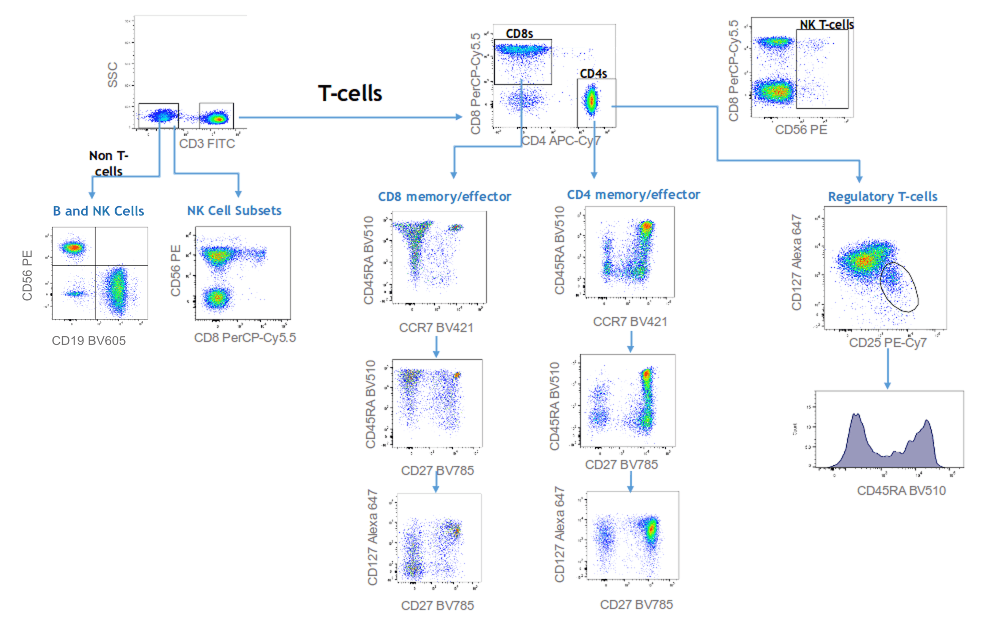

10色分析结果 (点击放大)

产品

文件 货号 产品名称 激光配置 检测器 注册情况 价格
insert_chart   developer_mode 01-DXPSF6-01 DxP Athena™ B4-R2 488nm(45mW)
640nm(80mW)
FSC,SSC和6Fluorescent detectors Class II IVD 索取报价
insert_chart   developer_mode 01-DXPSF8-01 DxP Athena™ V2-B4-R2 405nm(50mW)
488nm(45mW)
640nm(80mW)
FSC,SSC和8Fluorescent detectors Class II IVD 索取报价
insert_chart   developer_mode 01-DXPSF10-01 DxP Athena™ V4-B4-R2 405nm(50mW)
488nm(45mW)
640nm(80mW)
FSC,SSC和10Fluorescent detectors Class II IVD 索取报价
insert_chart   developer_mode 01-DXPSF13-01 DxP Athena™ V5-B5-R3 405nm(50mW)
488nm(45mW)
640nm(80mW)
FSC,SSC和13Fluorescent detectors Class II IVD 索取报价

文件 货号 产品名称 检测器 注册情况 价格
insert_chart 02-21611-00 QbSure® Start-up Pack Includes QbSure® software dongle and QbSure® beads RUO 索取报价
insert_chart 97-00306-01 QbSure® Beads QbSure®Cytometer Validation Particles for use with QbSure® software RUO 索取报价

常见问题


购买DxP Athena™包含那些器材和服务?
close

购买DxP Athena™包括工作站、显示器、QbSure微球、QbSure质控软件、FlowJo CE收集软件,1天的现场培训和一年的维保。


如果我今天购买一个8色的系统,我可以在后来升级吗?
close

可以升级。您可以升级到3激光13色系统。


购买仪器后会有装机培训吗?
close

包括了1天的工作流程基础概述和软件操作培训。


我的采购合同中包括了多少年的服务?
close

您的采购合同中含有一年的维保服务,在购买时还可以选择不同级别的服务项目。


我可以用其他激光波长来定制我的系统吗?
close

DxP Athena™采用标准配置,Cytek™能够保证从生产到服务再到日常使用都具有一致的性能。


我可以购买紫外激光器吗?
close

目前还没有,但如果需求量很大的话,我们愿意在将来提供。


如果我购买一个B/V/R三激光系统,并在将来添加561nm激光器,仪器是否会拥有四个光束点和专用的探测器?
close

目前还没有。在升级激光系统时,仪器将多出一个额外的激光点和对应的探测器。
