创新的Cytek® Amnis® ImageStream®X Mk II 成像流式细胞仪将流式细胞仪的高检测速度、高灵敏度以及表型分析能力与显微镜的高分辨图像及功能性研究完美结合。这种独特的组合方式可以实现单独使用两种技术都不能实现的广泛应用。

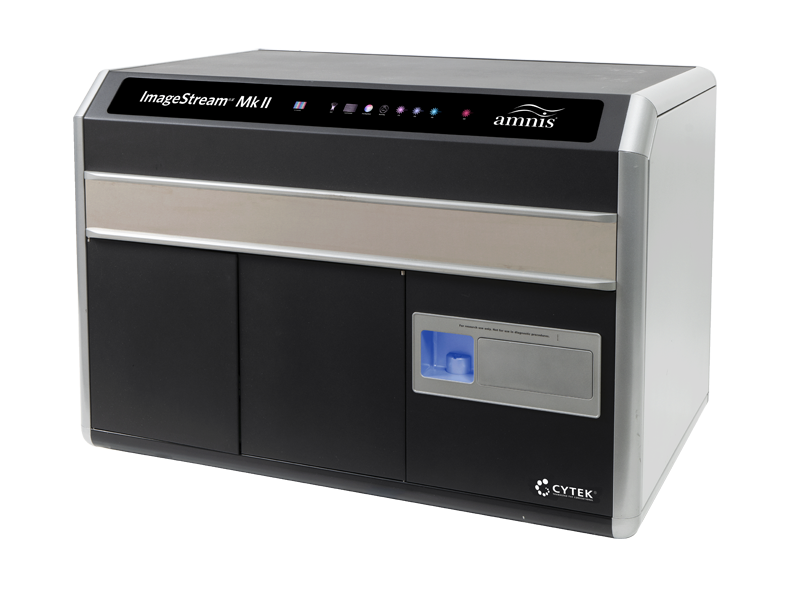

ImageStreamX Mk II 系统是台式多色成像流式细胞仪，可快速获取大量细胞，并采集多达12个通道的细胞图像。仪器获取大量的数码图像，进行光谱补偿并为您样本中的每个细胞都提供高质量的图像。我们的图像分析软件对每一个细胞都会采集上千个参数，这些参数中不仅包括荧光强度还有荧光的空间位置，结合此先进的软件，ImageStreamX 系统提供了无与伦比的细胞信息。
成像流式的广泛应用
ImageStreamX 系统的高分辨率的图像以及高通量，再结合逐个像素的光谱补偿以及上千个定量特征性参数，使ImageStreamX 系统成为强大的可开展广泛应用的成像流式细胞仪。ImageStreamX 系统可支持研究者开展一系列创新应用，例如：测量蛋白质共定位，核转位，点计数，细胞形变以及细胞互作等。灵活的系统配置使其成为有广泛应用需求的实验室的理想选择。独特的图像数据质量使其非常适合捕获关键信息，让科学研究真实而准确，并助力于高影响因子期刊的发表。了解更多成像流式应用的广泛应用，可点击查看我们的发表文献集或下载我们的应用指南
自动化工作流程和图像分析软件套装

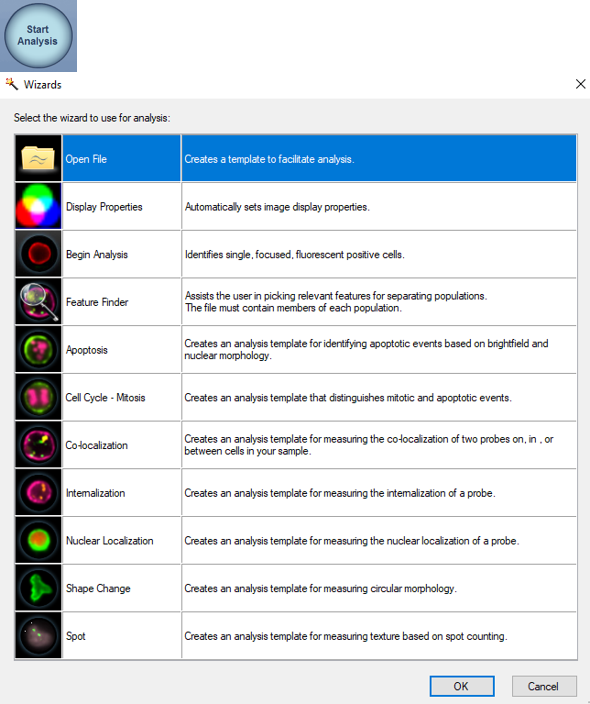

ImageStreamX 系统的数据分析非常简单，点击“开始分析”并遵循IDEAS® 图像分析软件中任一核心应用的自动化工作流程即可。
在自定义分析上，软件中对每通道有86个特征性参数，有22个功能性的mask以及一个机器学习模块，该模块创建了一个创新算法来对您特定的细胞群进行分类。随后，” Feature Finder”向导可用来明确最能定义目的细胞群的特征性参数。
使用Amnis® AI软件选项，用户可访问最先进的软件分析工具，无缝整合ImageStreamX 的数据集，及使用卷积神经网络的深度学习。
这些强大的工具使图像分析变得简单，使样本的探索达到了一个全新的水平。点击了解更多ImageStream数据分析软件套装。
观看流式成像技术是如何改变Roswell Park Comprehensive Cancer Center (RPCCC)研究的影片
在RPCCC的流式和成像平台，Paul Wallace博士，Hans Minderman和其他工作人员为用户提供最有效的研究工具，例如在测量NFkB核转位之类的应用时，使用成像流式，以提高图像分析的统计学意义和检测通量，这些应用的在以前是通过显微镜获取图像，再由人工统计完成。观看视频，了解RPCCC研究人员如何利用Amnis来检测循环肿瘤细胞等稀有事件。

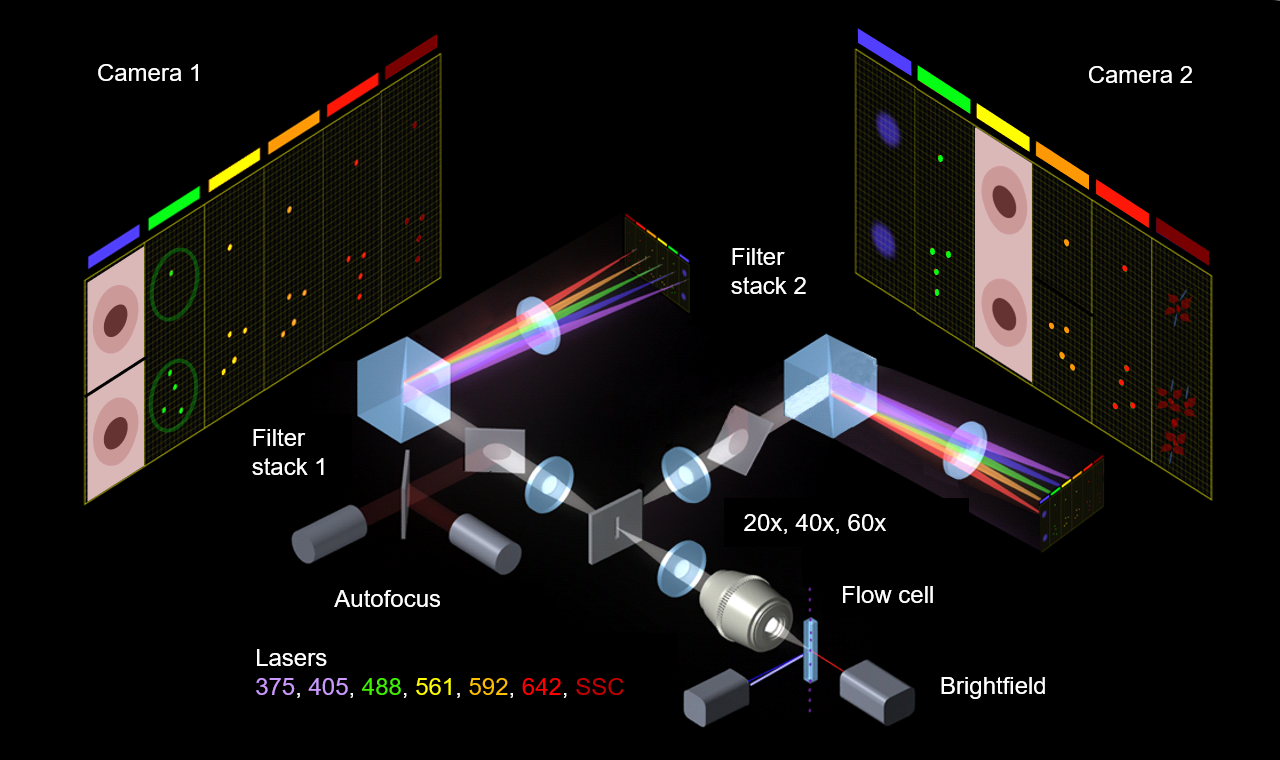

ImageStream®X Mk II光路设计
细胞以悬浮液的形式进行荧光标记，然后使用注射泵载入系统。样本被水动力聚焦在一条液流中，荧光被多根激光器所激发。明场、SSC以及荧光图像被一个20x，40x或60x的图像物镜组所捕获，并转移到滤光片组上，在滤光片组上每个颜色会被投影到空间分离的相机通道上。在空间配准中可收集到多达10种颜色的荧光，并测量每个探针的强度、细胞形态和相对于其他探针的位置。
时间延迟积分相机技术
Cytek® Amnis® ImageStream®X 流式细胞仪采用时间延迟积分（TDI）CCD技术。该模式捕获运动物体的图像，具有非常高的图像质量和卓越的光子灵敏度。在TDI模式中，每一行像素中的光电子向下传输，并与细胞的移动精确同步，从而增加光积分时间，其效果类似于随着物体平移相机。随后，每行像素在芯片底部读出，并利用图像分析软件工具对细胞图像进行重构以供研究。
其他资源
- Oceanography on the Cytek® Amnis® ImageStream®X Mk II System: Classifying Diatoms and Other Phytoplankton
- Single Cell Protein Secretion Assays Using Nanovials and the Cytek® Amnis® ImageStream®X Mk II Imaging Flow Cytometer
- Illuminating T Cell–APC Interactions Using Multispectral Imaging Flow Cytometry
- Detection of Extracellular Vesicles Using the Cytek® Amnis® ImageStream®X Mk II Imaging Flow Cytometer
- Measurement of Protein Aggregates and Silicone Oil Droplets in Protein Formulations Using Cytek® Amnis® Imaging Flow Cytometry
- Quantitating NF-кB Translocation Using the Cytek® Amnis® ImageStream®X System and Optimized Reagent Kit
- The Kinetics of CpG Internalization and Sub-cellular Organelle Co-localization Within Circulating Human Plasmacytoid Dendritic Cells
- Measurement of Immune Cell Function Using Cytek® Amnis® ImageStream®X Imaging Flow Cytometry
- Imaging Flow Cytometry of Mixed Algae Cultures for Biomass Evaluation
- Quantitation of DNA Damage and Repair Using H2AX Spot Counting on the Cytek® Amnis® ImageStream®X Imaging Flow Cytometer
- Cytek® Amnis® ImageStream®X Mk II Flow Cytometer High Gain Mode for Increased Sensitivity in the Detection of Small Particles
- A Rapid and Fully Automated in vitro Micronucleus Assay Using the Cytek® ImageStream®X Mk II and Cytek® Amnis® Artificial Intelligence
- Immuno-flowFISH Assessment of Trisomy 12 in Chronic Lymphocytic Leukemia Using Imaging Flow Cytometry
文献列表
超多参数
卓越灵敏度
创新应用
高荧光灵敏度

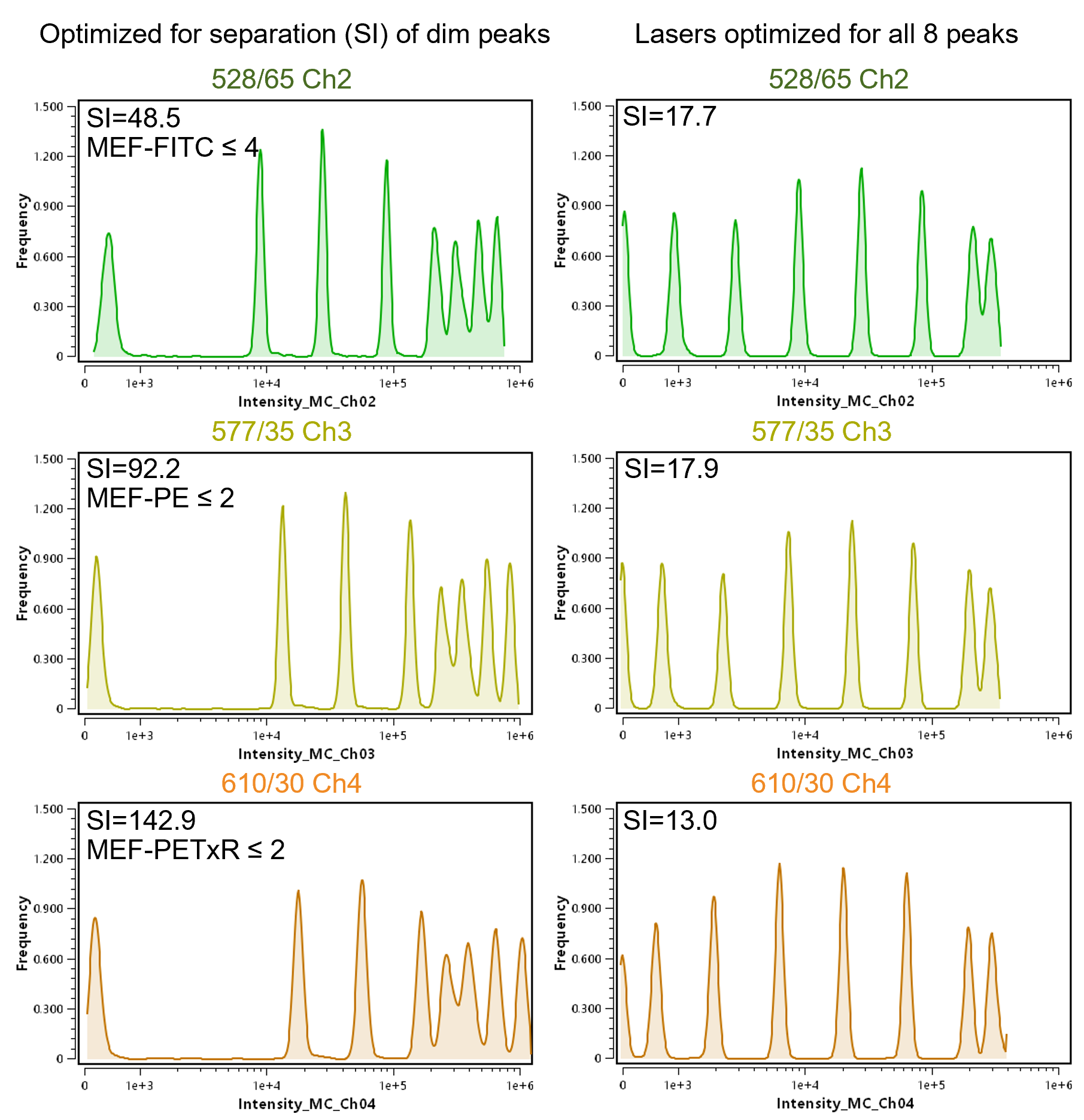

ImageStreamX 的荧光灵敏度是用Spherotech的8峰彩虹校准微球来进行测量的。在三个通道中所有的8个峰都清晰可见，且等效荧光分子（molecules of equivalent fluorescence，MEF）≤2，在第一个峰和下一个最暗的峰之间的染色指数 (SI =(Mean2-Mean1)/(2xSD1)) 为92.2。高量子效率低噪音的相机可让 ImageStreammX 系统能以在12个通道下都极高的光子敏感度，来捕获每个颗粒的图片。这对于识别亚细胞器、微弱的表面信号或检测小颗粒至关重要。
多重放大倍数捕获全局

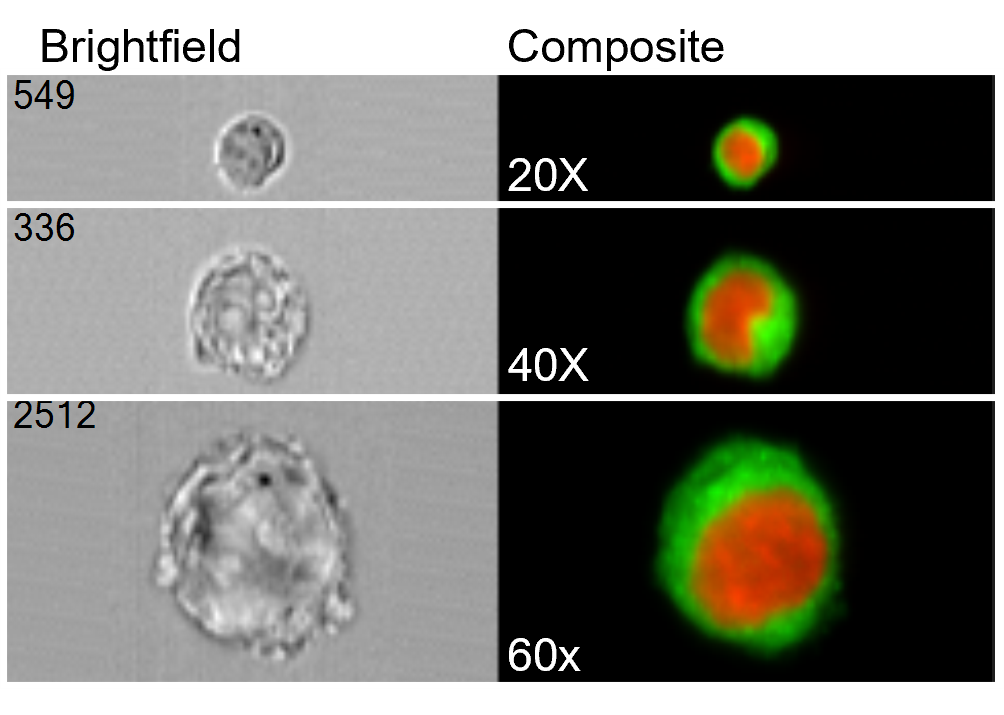

ImageStreamX 系统提供多个放大倍数，可以用于兼容广泛多样的细胞类型。分辨率为 1 µm/px 的20x物镜用于检测直径大于120 µm 的细胞，分辨率为0.5 µm/px的40 x物镜是兼顾速度和分辨率的理想选择，而分辨率为0.3 µm/px的60x物镜则可检测较小的原代细胞。高分辨率图像不仅能根据荧光强度，还能依据细胞形态对细胞群进行准确分类。图中显示的细胞是THP-1细胞在 ImageStreamX 系统上以各种放大倍数拍摄的图像。
基于形态学的检测表现

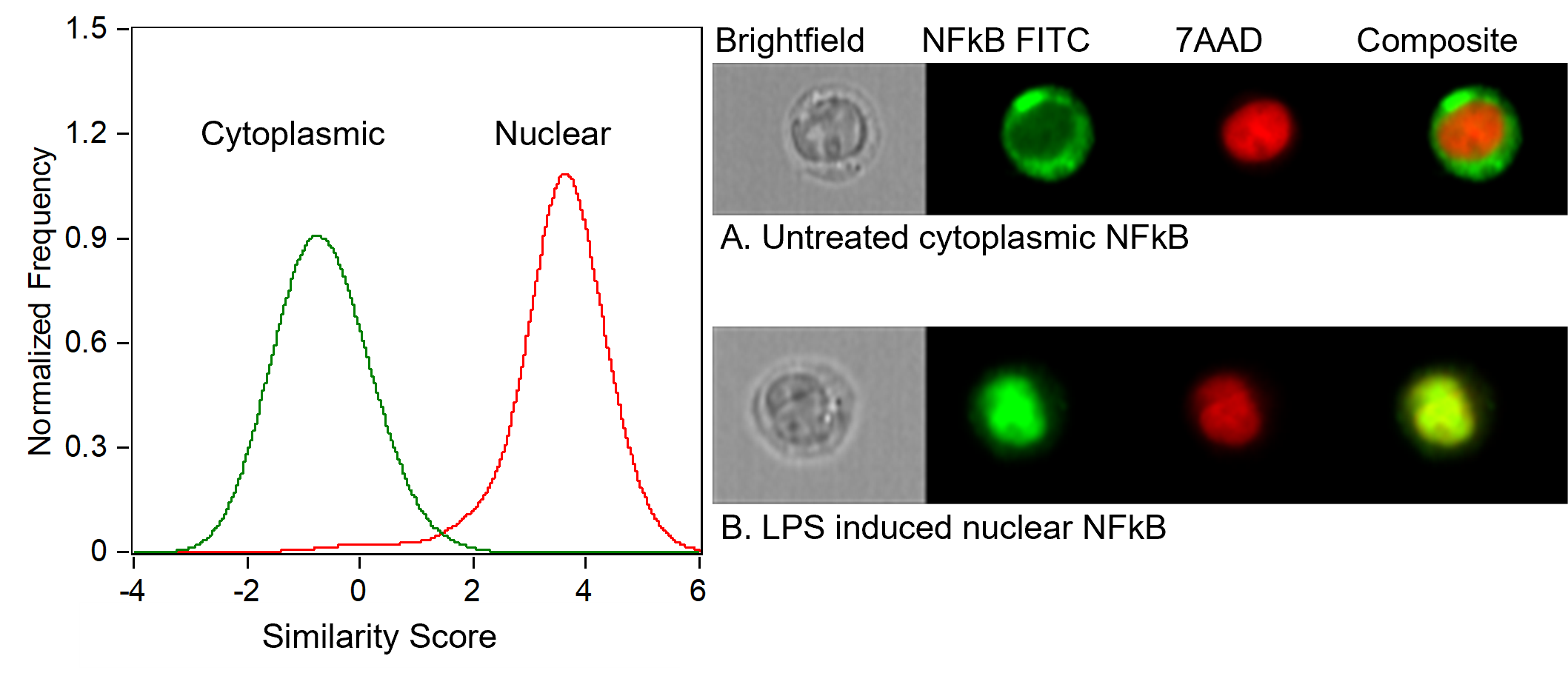

THP-1细胞中NF-kB的核转位或任何其他信号分子均可通过相似度参数Similarity的特征性功能来进行识别。ImageStreamX 系统的完全补偿的高图像质量可将NF-kB位于细胞质中的细胞（A）与 NF-kB 定位于细胞核中的细胞（B）较好地区分开来。点击了解有关核定位的更多信息。
在稀有细胞类型中的内化和共定位

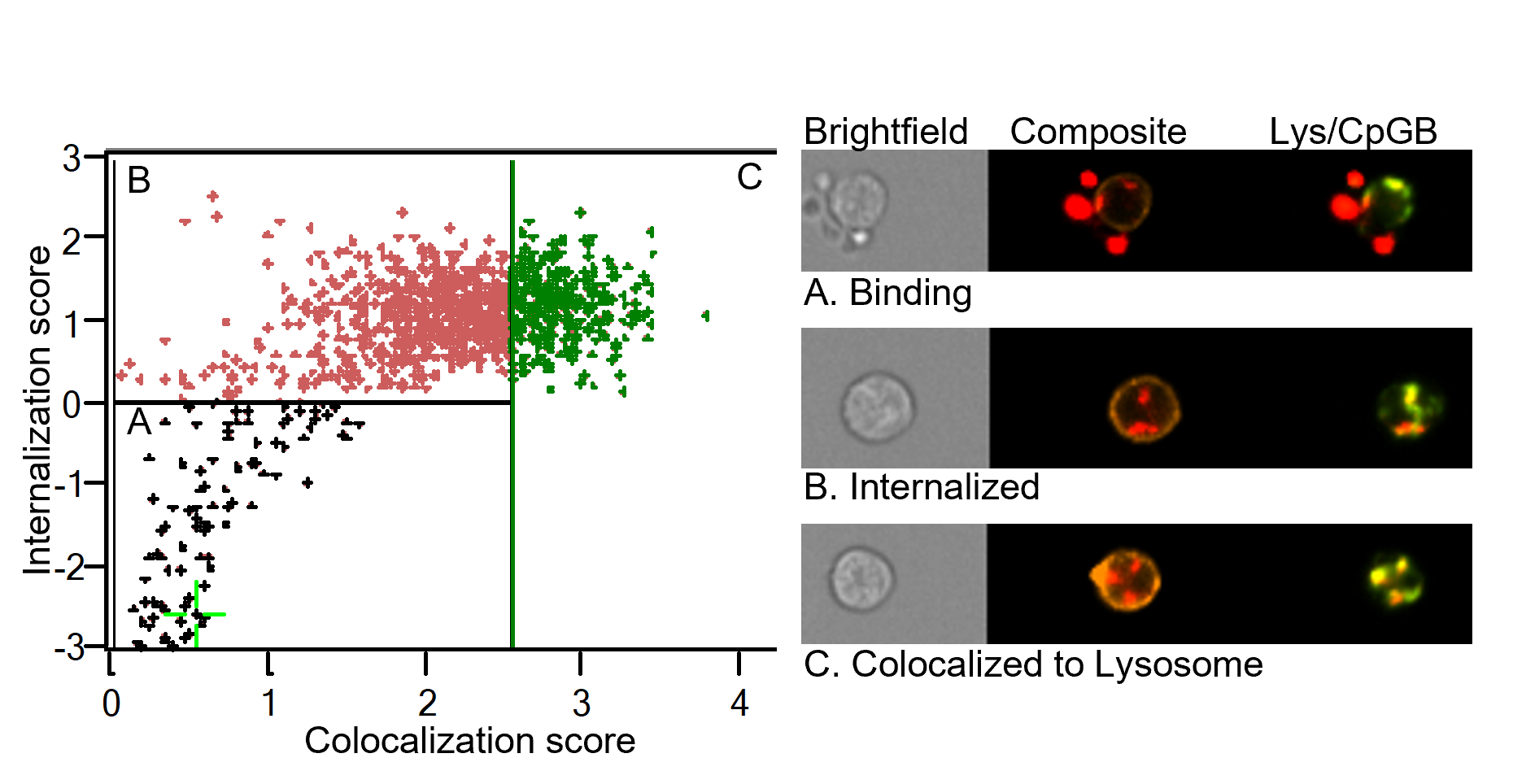

ImageStreamX 系统能快速收集稀有细胞类型的高分辨率图像，利用IDEAS®图像分析软件独特的基于图像的特征性参数来准确评估颗粒的内化和共定位。在本示例中，CpGB（红色）模拟病毒颗粒与pDCs（A）结合，并显示其如何内化（B）和共定位到细胞溶酶体（绿色）（C）。每个区域的代表性图像都被展示出来了。点击了解有关内化和共定位特征性参数的更多信息。
| 性能特征 | 40x 放大 | 60x 放大 | 20x 放大 |
|---|---|---|---|
| 数值孔径 | 0.75 | 0.9 | 0.5 |
| 像素大小 | 0.5 x 0.5 µm | 0.3 x 0.3 µm | 1.0 x 1.0 µm |
| 视野大小 | 60 x 128 µm | 40 x 170 µm | 120 x 256 µm |
| 成像速度 | 2,000 Obj/Sec | 1,200 Obj/Sec | 5,000 Obj/Sec |
样本特征
- 体积：20-200 ul
- 样品利用率：95%以上
物理参数
- 35" W x 26" H x 25" D (889 mm x 660 mm, 635 mm)
- 400 lbs. (182 kg)
自动化仪器操作
- 自动开关机
- 自动进样、获取数据、调补偿、批量分析
- 激光校正、调焦，校准以及系统自检
光学系统
- 激发系统：标配 488 nm; 选配 高功率 488 nm、375 nm、405 nm、 561 nm、592 nm 和 642 nm
- 侧向散射：标配785 nm
- 明场：在任何通道自定义选择
运行条件
- 450W, 100-240 V 交流电 , 50/60 Hz
- 对外部空气和水无特殊要求
12荧光通道
- 明场和SSC
- 荧光
| 性能特征 | 40x 放大 | 60x 放大 | 20x 放大 |
|---|---|---|---|
| 数值孔径 | 0.75 | 0.9 | 0.5 |
| 像素大小 | 0.5 x 0.5 µm | 0.3 x 0.3 µm | 1.0 x 1.0 µm |
| 视野大小 | 60 x 128 µm | 40 x 170 µm | 120 x 256 µm |
| 成像速度 | 2,000 Obj/Sec | 1,200 Obj/Sec | 5,000 Obj/Sec |
Cytek® Amnis® ImageStream®X Mk II Kits
| 产品名称 | 分类 | 货号 |
|---|---|---|
| Amnis® NFkB Translocation Kit | 细胞通路 | ACS10000 |
| Amnis® Protein Aggregation & Silicon Oil Detection Kit | 药物研发 | ACS10001 |
| Amnis® SpeedBead® Kit for ImageStream®X System, ISX400041 | 校准 | CN-0440-01 |
选配项
ImageStreamX 系统提供现场可升级选项，针对您的实验需求定制仪器配置。- 6或12个图像通道
- 60x/40x/20x多放大倍数的物镜
- 高增益（High Gain）功能
- 景深拓展模块（EDF）
- 96孔板自动进样器
- 多至6个激光器
- 375 nm, 405 nm, 561 nm, 592 nm, 642 nm
- 高功率：400 mw, 488 nm
IDEAS® 图像分析软件（可配置机器学习模块）

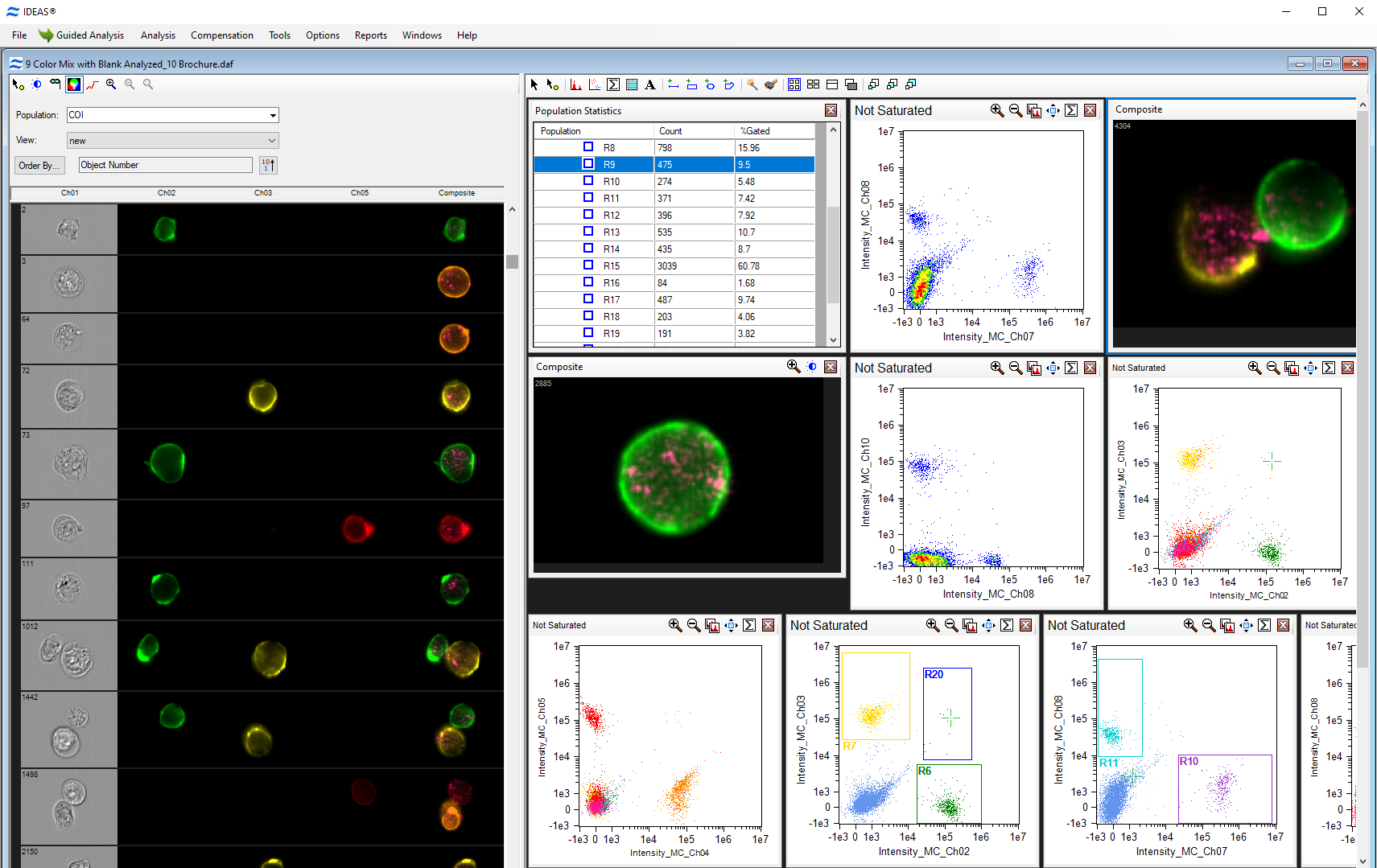

IDEAS® 图像分析软件: IDEAS 软件功能强大且容易使用，利用该软件能够将ImageStream数据处理为可供发表的细胞图像。IDEAS软件结合了流式细胞仪和显微镜的软件中常用的工具，包括点图、直方图、统计表、图像库优化展示等。
特点包括：
- 点击 图中的任何一个点，可以展示相应的图片
- 向导（Wizard） 可为细胞凋亡、细胞周期分析、共定位、内化、核定位、形变和点计数等应用提供简单易学的标准工作流程。Feature Find向导会为每个独特的实验找到最佳特征性参数
- 补偿 向导，可对图像中的每个像素进行光谱串扰的校正
- 每个通道的86个特征性参数，可检测荧光强度和细胞形态学信息
- 22个功能性 mask可识别亚细胞结构和细化感兴趣的区域
- 自定义统计 表格
- 模版功能 方便重复试验并标准化所有样本的分析
- 批量分析 可用于自动补偿和处理每个样本
机器学习 (ML) 模块: ML模块是IDEAS软件的一个插件，可生成专门用于识别目的细胞形态的新特征性参数。ML模块极大简化了分析工作，研究人员可以手动标记真实群体，并使用这些图像自动创建一个唯一的分类器，以找到相似的图像。
合规性软件解决方案： INSPIRE™ 数据采集软件和IDEAS® 数据分析软件都具有符合21 CFR Part 11法规的版本，使用户能够满足监管环境的要求。
Amnis® AI: 探索细胞分析的新维度

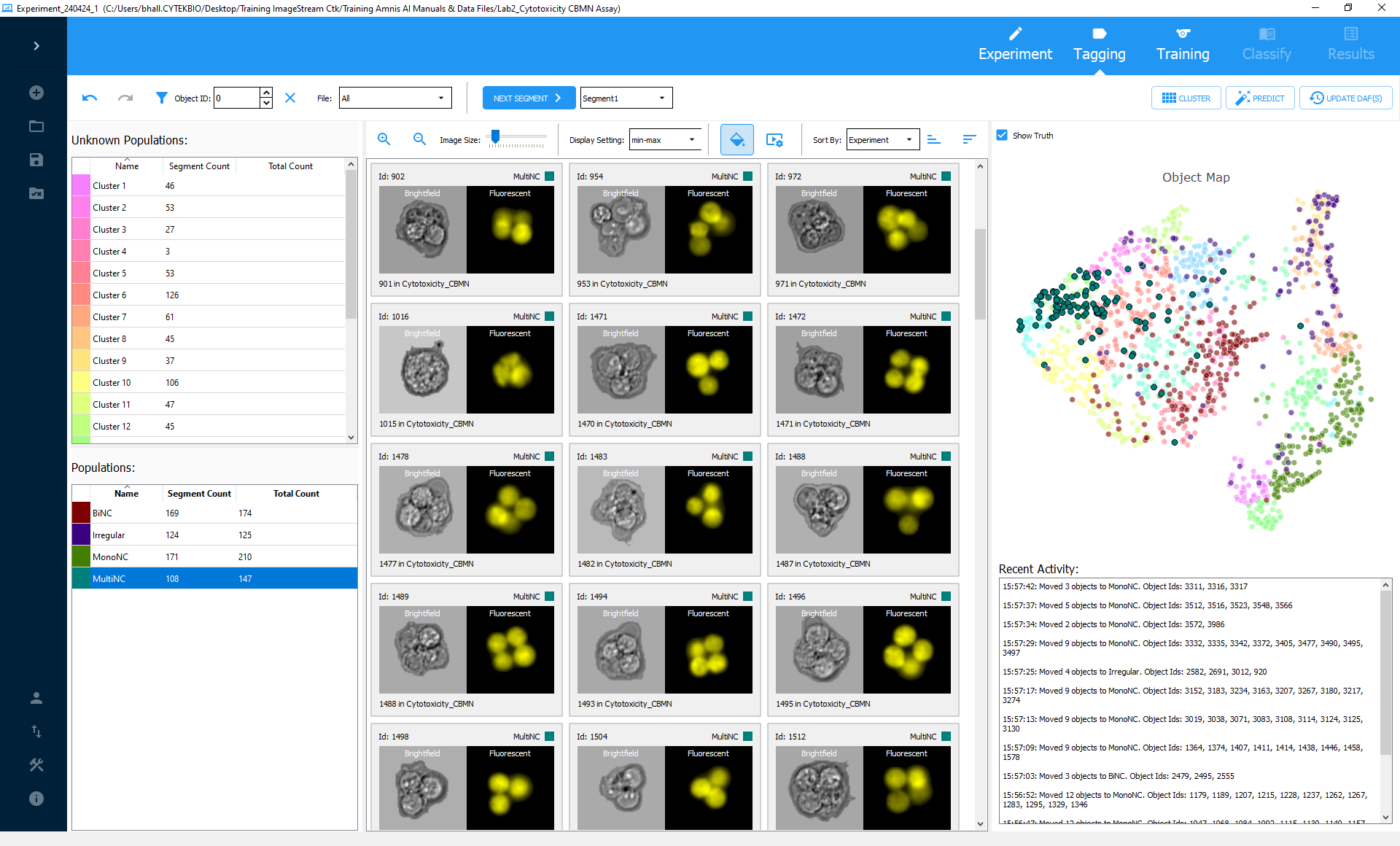

Amnis® AI 图像分析软件： Amnis AI软件是下一代图像分析软件的代表。这款独立的软件包可让科学家对多个细胞类别进行视觉上的分类，并训练软件识别未知样本中的这些群体。该软件可生成易于理解的结果，包括混淆矩阵表、概率指数、精确度、召回率和 F1 统计数据，以确保结果的准确性。通过让专家训练模型，且任何研究人员都可以重复分析的方式，该工具简化了复杂的图像分析实验。因此，在每次分析过程中都能持有重要的专业知识，并大大提高分析的一致性和可重复性。Amnis AI的特征功能包括：
- 计算机辅助手动标记
- 对象映射图聚类
- 使用卷积神经网络、随机森林和迁移学习算法进行深度学习
- 准确性分析，验证结果是否符合预期
仅供科研使用，不适用于临床诊断或治疗。
